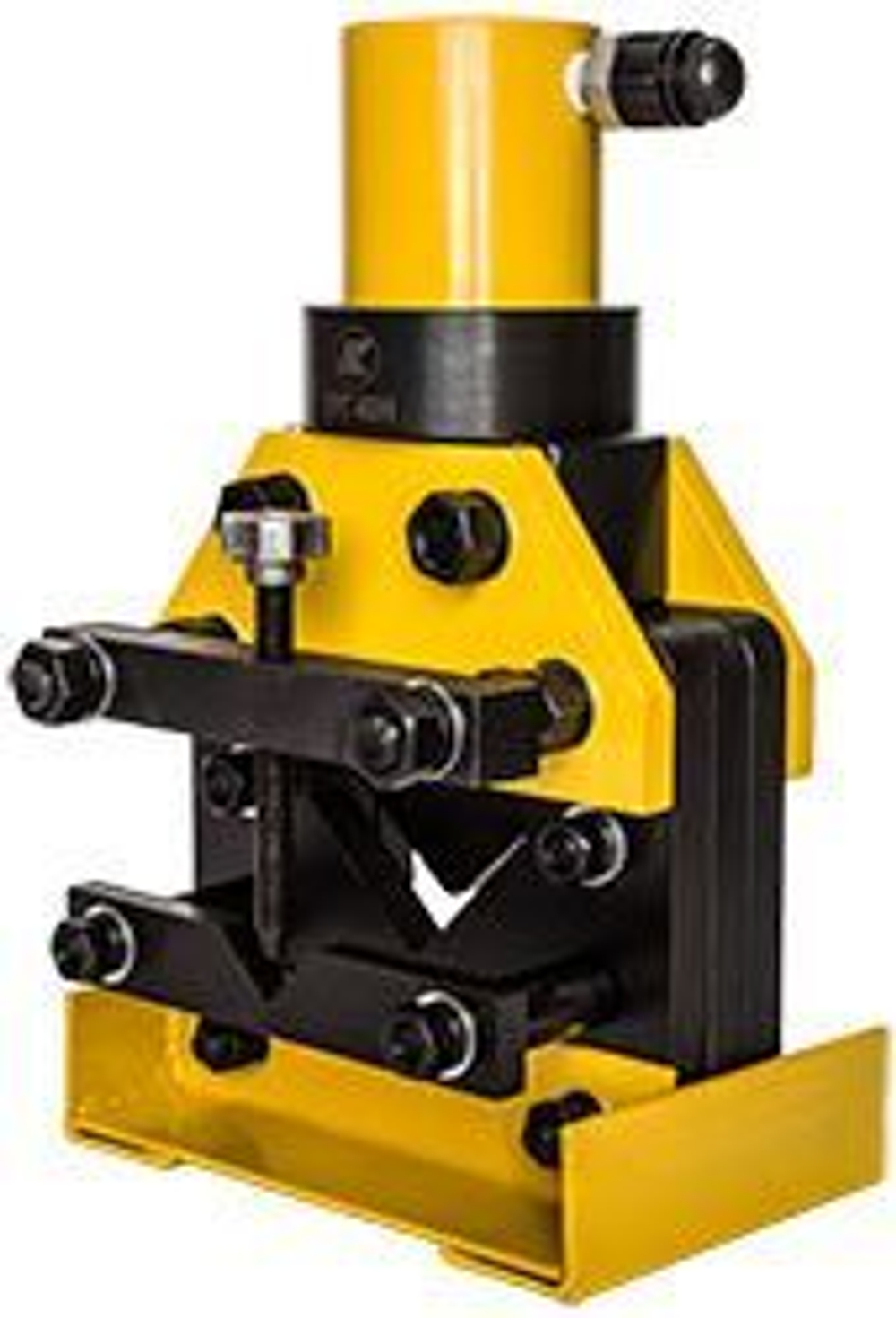

Уголкорез УРГ-75Н

Уголкорез гидравлический УРГ предназначен для поперечной резки стального уголка. Уголкорез поставляется без гидравлического насоса! В качестве привода уголкореза можно использовать любой ручной гидравлический насос с давлением до 70 МПа или электрические маслостанции одинарного действия с ручным или электромагнитным управлением. УСТРОЙСТВО УГОЛКОРЕЗА Уголкорез состоит из основания с гидравлическим цилиндром, верхнего подвижного ножа, нижнего неподвижного ножа, упора с прижимным винтом. Гидроцилиндр одностороннего действия с пружинным возвратом штока может работать совместно с гидравлическим насосом с давлением до 700 бар. Приводной насос подключается к уголкорезу через быстроразъемное соединение. ПРИНЦИП РАБОТЫ 1. Подключите рукав высокого давления с БРС к уголкорезу и к гидравлическому насосу / маслостанции. Если ответная часть БРС на уголкорезе не соответствует БРС на рукаве высокого давления ручного насоса или маслостанции, то потребуется ее заменить. Если маслостанция используемая с уголкорезом имеет рабочее давление более 700 бар, то необходимо понизить предельное давление станции. 2. Проверьте работу уголкореза на холостом ходу, затем сбросьте давление в системе. 3. После возврата штока разместите уголок в рабочем пространстве между верхним и нижним ножом. Зафиксируйте уголок винтом-упором. Произведите рез уголка, сбросьте давление в системе. Подвижный нож под действием пружины вернется в исходное верхнее положение. ОБСЛУЖИВАНИЕ В процессе эксплуатации может потребоваться заточить верхний и нижний нож. Не меняйте угол заточки ножа: нижний нож - 0 градусов, верхний нож - 5...7 градусов.
