Термический зачиститель проводов AT-100

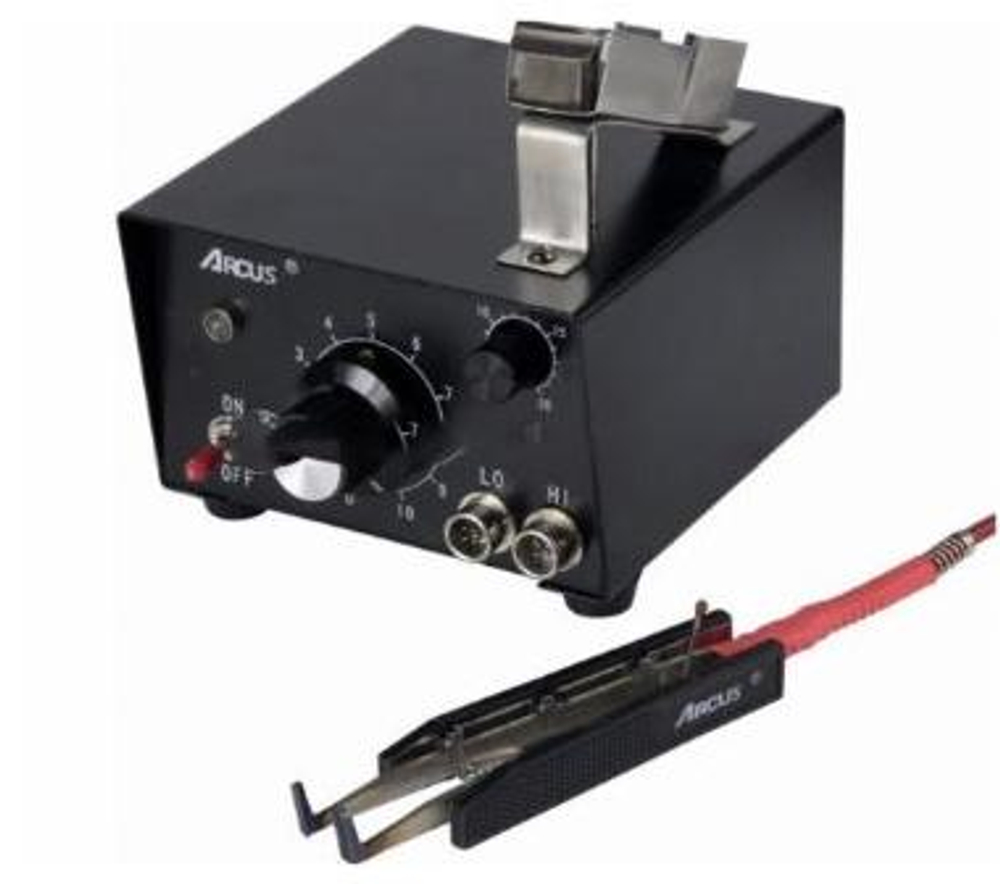

Устройство термозачистки AT-100 предназначено для работы с разными типами изоляций, имеет регулировку мощности, а так же режимы высокой и малой термонагрузки. Исходя из параметров изоляции, оператор может выбрать необходимый режим, для качественной зачистки. Длина зачистки ограничивается упором в зачистной голове. Устройство может поставляться с тремя типами зачистных голов, которые используются на разные сечения. Так же может быть поставлен термонож. АТ-100 может обрабатывать разные типы изоляции, в т.ч. PVC, нейлон, полиэтилен, фторопласт, тефлон, силикон, резина. Помимо зачистки возможно подключение термоножа AT-100K (24х6 мм). Прибор для снятия эмали с провода AT-100 выполнен в виде металлического ящичка с кабельным соединением к исполнительному инструменту. Последний имеет вид металлических щипцов с изогнутыми наконечниками, которые при непосредственной работе подвергаются температурному нагреву, при этом температурный режим держится стабильно. Работник рукой сжимает щипцы по бокам провода по принципу ручного эспандера и снимает эмаль с провода. С целью безопасного удерживания щипцов оператором, предусмотрены ручки-накладки из прочного изоляционного материала. Днище ящичка имеет противоскользящие ножки, а на верхней плоскости прикреплена подставка для щипцов. Оборудование для очистки эмали с проводов AT-100 имеет минимальное количество органов управления. После включения тумблера «on/off» достаточно только с помощью поворотной ручки отрегулировать уровень нагрева рабочего инструмента. Технические характеристики зачистных голов: Модель головы/ диаметр отверстия AT-100A AT-100B AT-100C 0,15 0,38 Плоский нож до диаметра 6,3 мм 0,24 0,48 0,30 0,61 0,38 0,76 0,48 0,97 0,61 1,22 Порядок работы и меры предосторожности при использовании зачистного инструмента для проводов 1. Перед запуском инструмента отрегулируйте ограничитель длины зачистной головки в нужное положение, чтобы обеспечить одинаковую длину зачистки каждый раз. Обратите внимание, что рычаг ограничения длины необходимо регулировать на красной рукоятке, а не непосредственно на ограничителе, иначе это повлияет на параллельность между ограничителем и лезвием. Если особых требований к длине нет, переместите рычаг ограничения назад, чтобы не мешать работе. Повторную регулировку следует проводить после того, как плоскогубцы остынут, чтобы избежать случайных ожогов. 2. Вставьте вилку рукоятки в нужное положение для установки температуры («HI — высокая температура» или «LO — низкая температура»), затем отрегулируйте ручку регулировки температуры рукоятки в соответствии с материалом изоляции. Рекомендуемые настройки для различных материалов: При использовании режима низкой температуры (LO): ПВХ-пластик – 2,5, полиэтилен – 4,0, нейлон – 5,0, фторполимер Kynar – 8,0 При использовании режима высокой температуры (HI): тефзель (сополимер этилена и тетрафторэтилена) – настройка 1,0, силикон – настройка 6,0, тефлон (политетрафторэтилен) – настройка 7,0. Примечание: a. Не используйте одновременно разъемы «HI» и «LO». Не переключайтесь между режимами HI/LO при включенном питании; делайте это только при выключенном питании. b. Температурный режим должен быть таким, чтобы изоляционный слой быстро плавился, не горя, не прилипая к лезвию и не выделяя дыма. c. В режиме «HI» избегайте превышения температуры «9», иначе это повлияет на срок службы лезвия. d. Не зачищайте провода под напряжением, иначе это повредит прибор или приведет к травмам. 3. Модели AT-100 не являются антистатическими. Не зачищайте провода с припаянными к другому концу электростатическими устройствами. 4. Вставьте конец провода в соответствующее отверстие плоскогубцев, зажмите плоскогубцы и поверните примерно на 15 градусов, чтобы расплавить весь изоляционный слой. Примечание: a. Держите рукоятку так, чтобы зачистное лезвие было направлено вверх, а задняя часть лезвия — к оператору, чтобы четко видеть соответствующее отверстие. b. Выберите лезвие плоскогубцев с диаметром немного меньшим, чем диаметр провода. c. Не зажимайте слишком сильно при вращении лезвия, чтобы избежать следов на проводе. 5. Снимите изоляцию с конца вручную. Рекомендуется не снимать лезвие непосредственно с изоляции вручную, чтобы избежать повреждения сердечника проводника и лезвия. Если вы оцениваете эффективность удаления изоляции, пожалуйста, контролируйте усилие при снятии изоляции. 6. При кратковременном перерыве в использовании ручку можно поместить в держатель для перехода в режим ожидания. При длительном бездействии выключайте выключатель питания, чтобы продлить срок службы термоочистителя. Когда устройство не используется, не оставляйте ручку в неположенном месте, чтобы избежать ожогов или перегрева, которые могут сократить срок службы лезвия. 7. Техническое обслуживание: Просто регулярно очищайте лезвие. Если остались липкие остатки изоляции, удалите их щеткой с жесткой щетиной или мягкой медной проволочной щеткой. Не используйте напильник для удаления.
