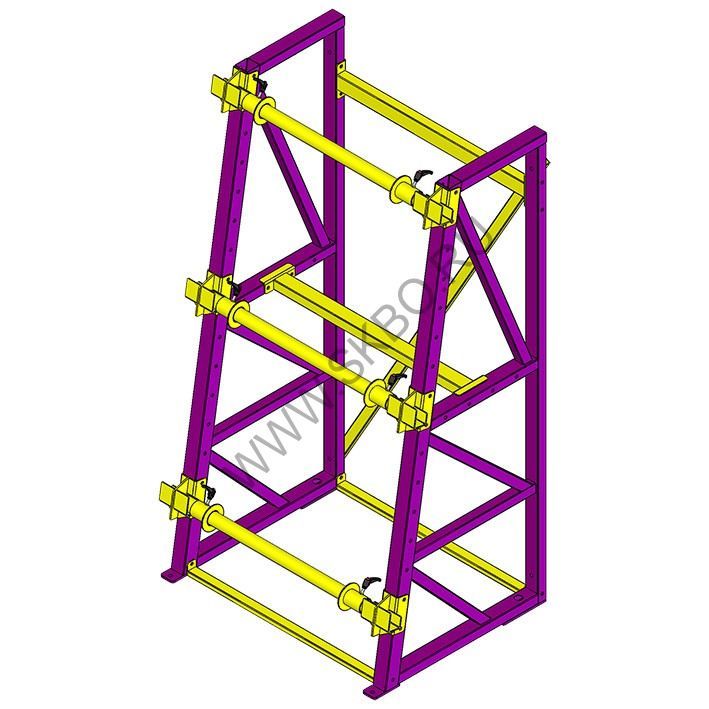

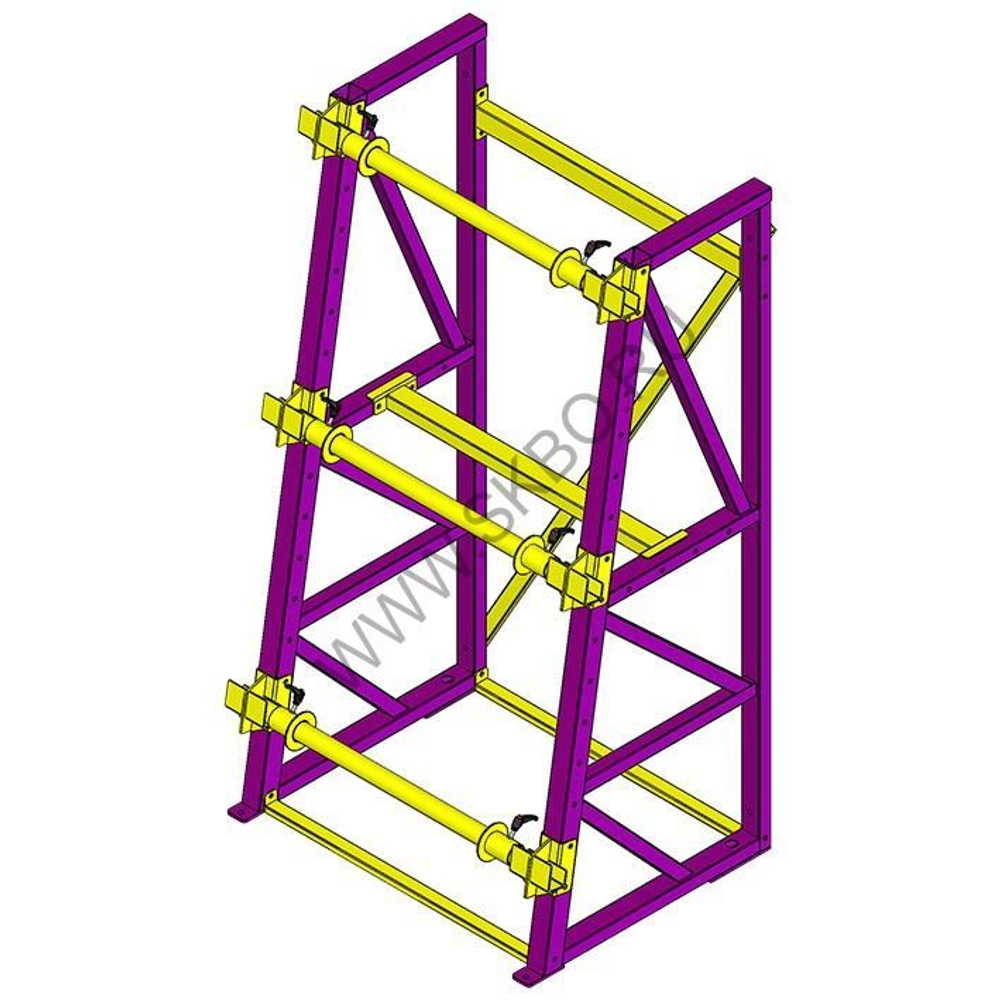

Стеллаж для кабельных барабанов МКС-232

Стеллаж кабельный двухярусный МКС-2,3-2 предназначен для размотки и хранения кабельных барабанов диаметром 800-1400 мм (№ 8-14 по ГОСТ 5151-79). Суммарная грузоподъёмность на пролёт составляет 2000 кг. Нижний ярус может быть использован для проведения отмоток кабеля. Барабаны кабельного стеллажа располагаются на осях в 2 яруса. Стеллажи поставляются в разобранном виде (инструкция прилагается). Высота стеллажа может быть увеличена до 5,5 м, грузоподъёмность до 6000 кг (на пролёт). При монтаже на складах, ряды стеллажей ставятся вдоль стен, либо компонуются в два ряда. Смежные ряды дополнительно связываются стяжками, что позволяет дополнительно увеличить жёсткость рамной конструкции. Смежные ряды не обязательно должны прилегать друг к другу, между ними часто оставляют расстояние для ряда колонн, держащих крышу здания. Кабельные стеллажи используются для хранения и проведения отмотки кабеля на кабельных барабанах. Грузоподъёмность кабельных стеллажей, высота кабельных стеллажей, ширина пролёта может изменяться по ТЗ на разработку кабельного стеллажа. При комплектации складов стеллажами они выстраиваются в ряд путем последовательного соединения пролетов (секций) кабельных стеллажей. Это позволяет создавать ряд кабельных стеллажей любой длины. Каждая последующая секция кабельного стеллажа присоединяется к предыдущей при помощи болтовых соединений и стяжек. Каждая секция кабельного стеллажа в ряду стеллажей присоединяется к полу склада при помощи анкерных болтов. При монтаже на складах ряды кабельных стеллажей ставятся вдоль стен, либо компонуются в два ряда (задняя стенка к задней стенке). Смежные ряды кабельных стеллажей дополнительно связываются стяжками, таким образом, ряды кабельных стеллажей представляют собой разборную конструкцию. На кабельном стеллаже барабаны с кабелем располагаются в несколько ярусов на осях, устанавливаемых в ложементах на стойках кабельных стеллажей. Кабельные стеллажи изготавливаются с возможностью перестановки (регулирования высоты) ложементов. Обычно ряд кабельных стеллажей имеет три яруса, при этом размотка, смотка, перемотка кабеля разрешается только с первых двух ярусов кабельного стеллажа. Для облегчения вращения барабана на оси при смотке с него кабеля ложементы стеллажей могут оснащаться подшипниковыми узлами.
