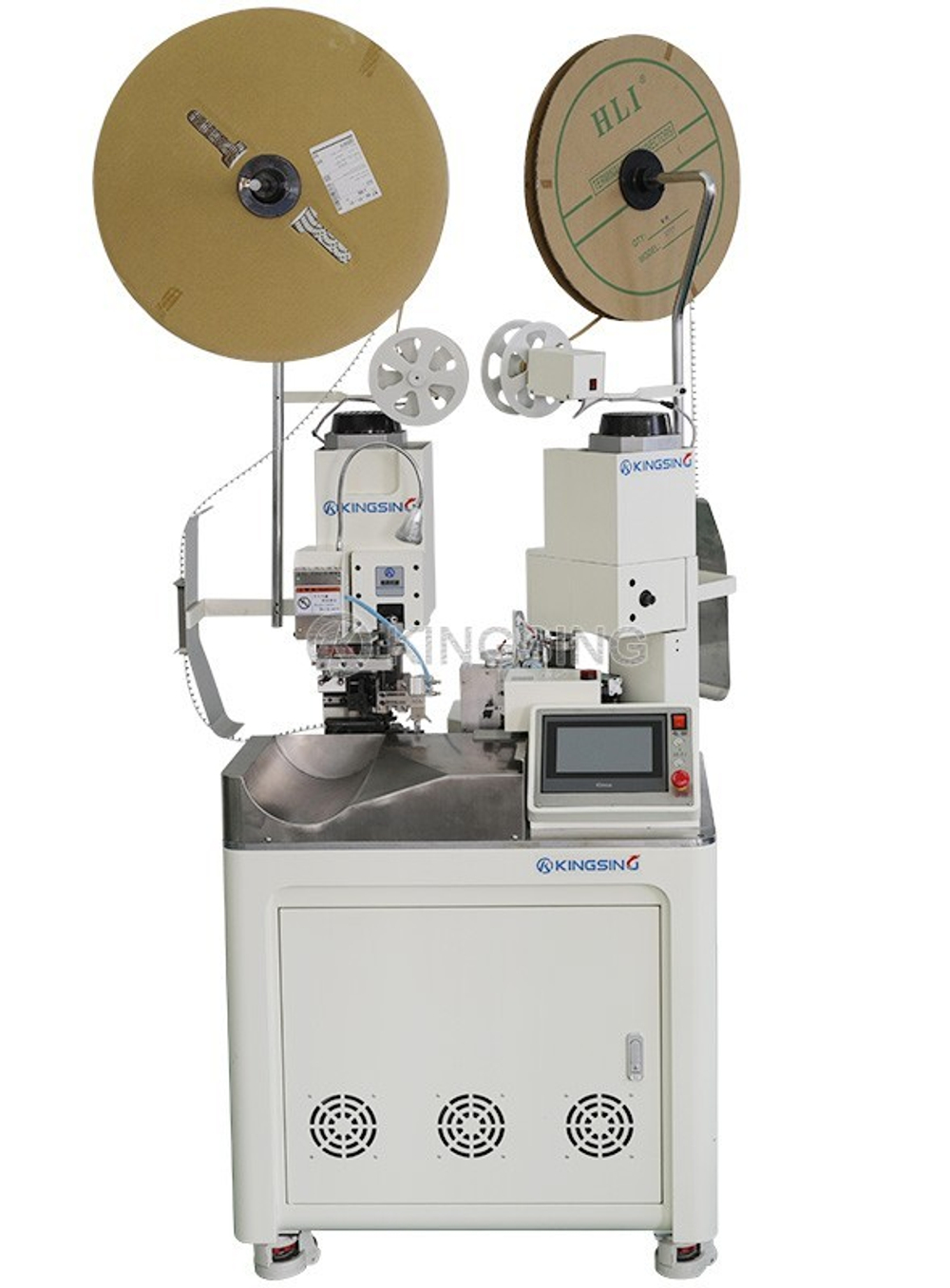

Станок для резки, зачистки, опрессовки провода KS-T555

Станок для опрессовки наконечников на провода KS-T555 – это программируемое электропневматическое 2-станционное промышленное оборудование, в задачу которого входит непрерывное производство (зачистка и обжим с каждой стороны)проводников формата AWG28...AWG12. Оно соответствует высоким современным стандартам кабельной промышленности в контексте полной автоматизации, высокой производительности и качества (даже после многотысячного повторения). Обжимной станок для клемм на провода KS-T555 собран из высококачественных комплектующих. Порядок в цикле начинается с втягивания провода двумя горизонтальными вальцовыми парами с регулируемым зазором через удлиненную горизонтальную дорожку выравнивания кривизны. Втягивающие ролики смонтированы на столе с поворотной основой, поэтому вначале они направляют концы провода на обжим в первый аппликатор. Заготовки клемм подаются в зону обжима лентой-патронташем из разматывающейся сверху катушки, при этом заводятся с высокой точностью. После первого обжима стол с роликами, удерживающими провод, поворачивается вправо, где провод протягивается далее и обрезается с одновременной зачисткой клиновидными лезвиями. Поперечный бегунок с фиксатором переносит заготовку на вторую станцию обжима, где выполняется аналогичная обработка. Бегунок, отпустив заготовку, возвращается обратно, и уже полностью законченный проводник, подхватывается лапой отдельного манипулятора, который отбрасывает провод в сборочный лоток. Машина для обжима наконечников на кабелях KS-T555 действует под управлением PLC и операционного блока Kinco HMI (КНР). В дополнение к этому на станок может устанавливаться мощная система обнаружение дефектов обжима CFM4203 от OES Technologies. Это надежный инструмент с точным анализом обжима провода. Система фиксирует сигнатуру обжимного усилия с течением времени и сравнивает эту сигнатуру с эталонной или «введённой» сигнатурой, используя запатентованный алгоритм OES CDA. 3-зонный анализ выполняется для различия между нормальными и ненормальными сигнатурами цикла, которые идентифицируют дефектный обжим. Программное обеспечение ForceView для Windows хранит все производственные данные для воспроизведения или экспорта.
