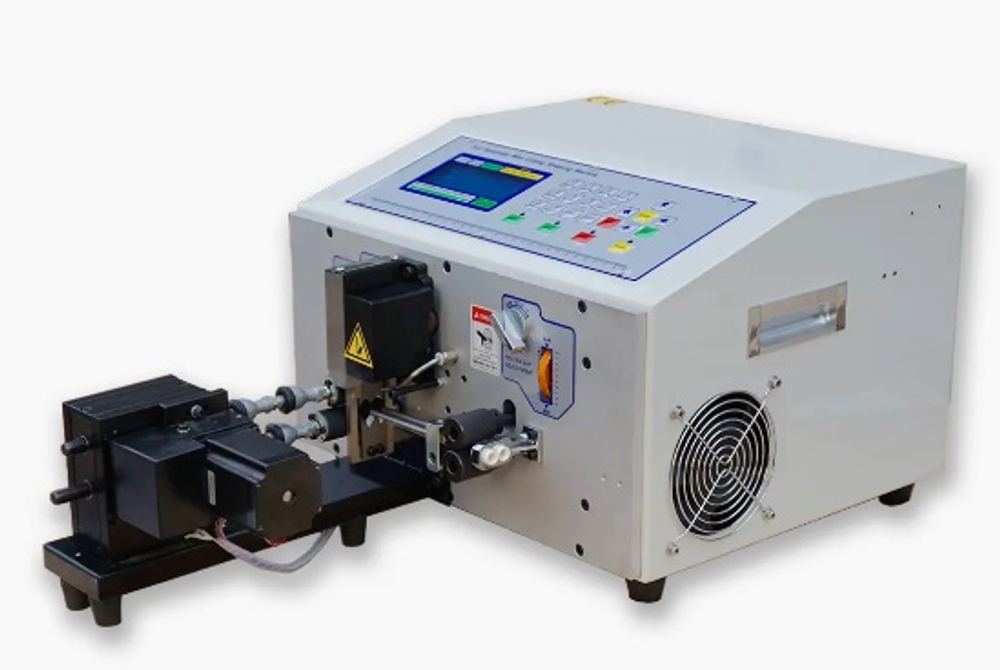

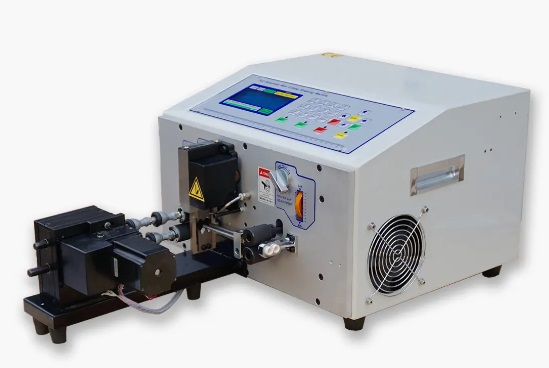

Станок для резки, зачистки и скручивания провода SWT508-NX2

Полностью автоматический станок для зачистки проводов со встроенным компьютером подходит для резки, промежуточной зачистки и зачистки концов одножильных и многожильных проводов. Максимальная площадь поперечного сечения обработки составляет 6,0 мм2, максимальная длина составляет 100 м. Этот станок найдет применение в различных отраслях, таких, как электронные изделия, электроприборы, игрушки, детали для автомобилей и мотоциклов и т.д. С микрокомпьютером, управляемым с внешней кнопочной панели, он автоматически режет и зачищает провод провод. Простой в использовании интерфейс позволяет неопытным пользователям легко управлять им. Быстрая автоматическая резка позволяет значительно повысить производительность и снизить трудозатраты на подготовку производства. Функции: Режет провода (и тонкую термоусадку) на заданную длину от 1 мм до 100 м Зачищает до 10 точек по длине, а так же концы провода Останавливает работу при достижении заданного общего количества отрезанных проводов Приостанавливает работу на короткое время при достижении заданного количества отрезанных проводов в партии Возможна настройка: Силы прижима провода на каждом протягивающем ролике отдельно Диаметра жилы провода Толщины изоляции провода (глубины надреза при зачистке) Длины отрезаемого провода Длины зачистки каждого конца и сдвига отрезанной изоляции Позиции и ширины оголения каждого из 10 участков в середине провода Общего количества отрезаемых проводов Количества отрезаемых проводов в партии Задержки в секундах по окончании очередной партии Скорости работы протяжного механизма Всего в памяти устройства 99 программ. Программы имеют только номера. Номера программ делятся на диапазоны: 1-59 — общие программы с зачисткой только концов, 60-89 — программы для зачистки посреди провода, 90-99 — программы для резки сверхкоротких проводов. Основная структура машины для зачистки проводов (Таблица 1-1) Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки. (См. Таблицу 1-1). Пояснение основной структуры: Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу. Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод. Вход провода: провод вводится в машину через вход. Проводник: провод проходит через проводник во время подачи в стойку ножа. Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей. Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.) Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики). Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов. Клавиатура: позволяет вводить параметры, запускать и останавливать машину. Воздушный фильтр: очищает воздух в процессе работы машины.
