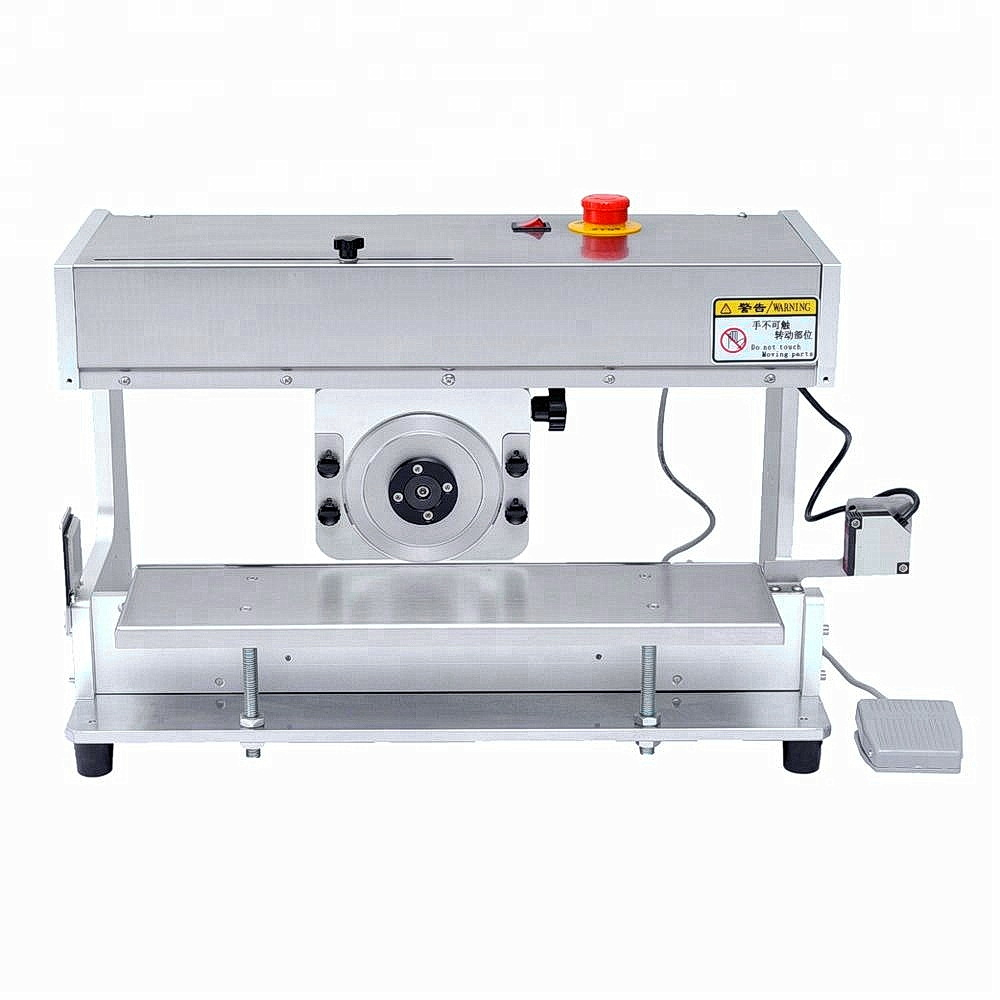

Станок для резки печатных плат ASC-508-500

Станок для резки печатных плат с круговым лезвием ASC-508 предназначен для резки печатных плат. Когда массив печатных плат разделяется после пайки, его компоненты и схема могут быть повреждены из-за внутренних напряжений. Принцип действия: плата, располагается на лезвии нижнего ножа по линии скрайбирования, после опускания дискового ножа, заготовка разрезается. Станок ASC-508 разрезает печатные платы движущимся лезвием, что может уменьшить внутреннее напряжение, возникающее во время сдвига, и избежать трещин в местах припоя и разрушения компонентов. ASC-508 использует круглое лезвие (вверху) и ленточное лезвие (внизу). Подходит для разнообразных стекловолоконных плат, плат FR-4, алюминиевых плат и т. д., особенно для печатных плат с компонентами на обеих сторонах. Максимальная длина реза: 360 мм, толщина ПП: 0,2-3,0 мм. Толщина между V-образными канавками: 0,25–2,0 мм. Руководство станка на русском языке Благодаря полностью независимой разработке и управлению микрокомпьютерным процессом машина очень точна и стабильна. Станок может отрезать кусок печатной платы длиной от 0 до 360 мм с помощью одного реза. Скорость подачи регулируется в пределах 500 мм/с и 300 мм/с. Если скорость достаточно высокая, качество улучшается, так как печатная плата режется без заусенцев и грубой кромки. Расстояние подачи ножевого колеса составляет от 0 до 360 мм (длину инструмента можно настроить). Высота ножевого колеса регулируется от 0 до 2 мм, чтобы оно подходило для печатных плат различной толщины и глубины канавки V-CUT. Высота рабочей станции регулируется от 0 до 50 мм. Точка вперед и остановка может быть установлена в соответствии с длиной куска платы при подаче, также можно вручную выставить точку остановки движения круглого ножа. Диапазон ширины печатной платы неограничен.
