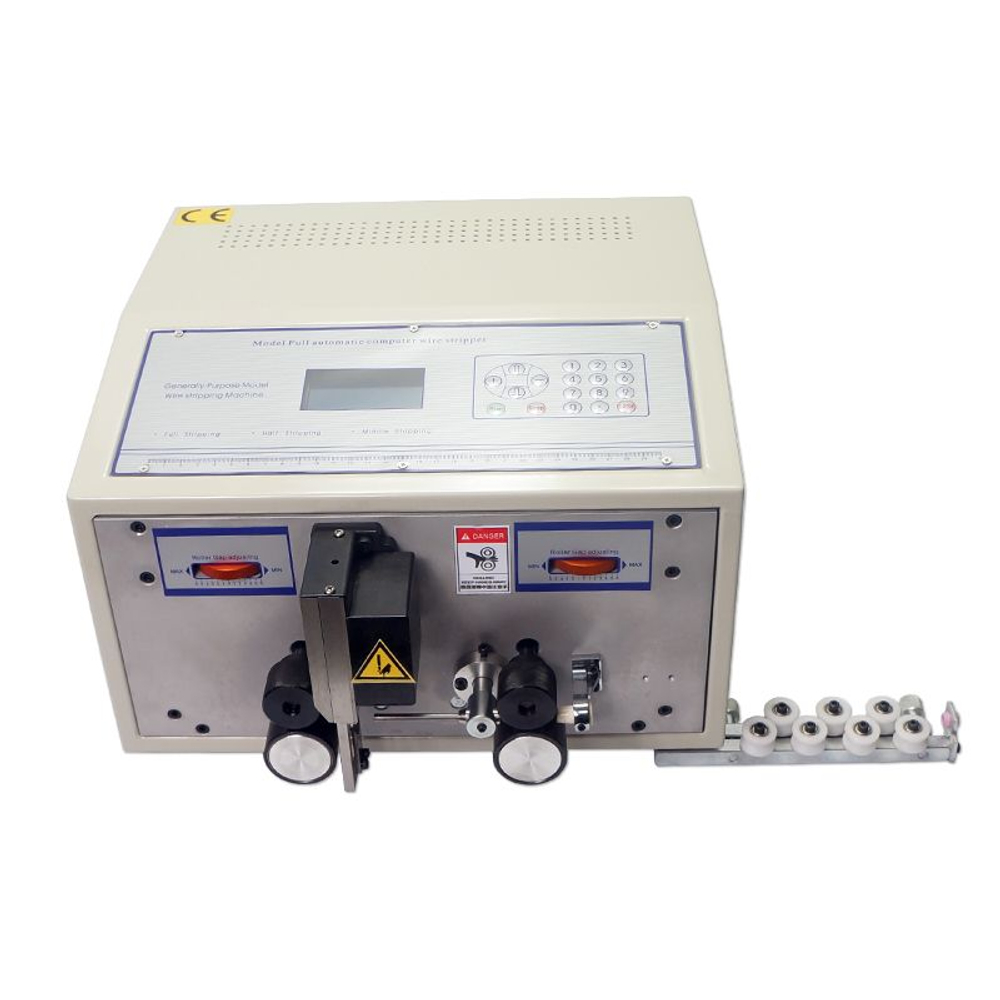

Станок для резки и зачистки провода SWT508C

Полностью автоматический станок для зачистки проводов со встроенным компьютером подходит для резки, промежуточной зачистки и зачистки концов одножильных и многожильных проводов. Максимальная площадь поперечного сечения обработки составляет 2.5 мм2, максимальная длина одного провода составляет 100 метров. Этот станок найдет применение в различных отраслях, таких, как электронные изделия, электроприборы, игрушки, детали для автомобилей и мотоциклов и т.д. С микрокомпьютером, управляемым с внешней кнопочной панели, он автоматически режет и зачищает провод провод. Простой в использовании интерфейс позволяет неопытным пользователям легко управлять им. Быстрая автоматическая резка позволяет значительно повысить производительность и снизить трудозатраты на подготовку производства. Резка провода и тонкой термо усадки на длину от 1 мм до 10 метров (точность нарезки калибруется). Сечение жилы – 0.1 – 2.5 мм2. Зачищает следующие провода – ПРКА 0.5 ПРКА 1.0 НВ 0.34, МГТФ, МС16-11 Макс. диаметр направляющей трубки – диаметр 6 мм. Источник питания~ 220 В ± 10% 50 Гц. Потребляемая мощность ≤ 160 Вт. Зачистка до 10 точек по длине провода, а также концов проводов. Остановка работы станка при достижении заданного общего количества отрезанных проводов. Приостановка работы станка при достижении количества проводов в партии на время задержки, установленной в настройках. Сила прижима провода на каждой паре протягивающих роликов настраивается отдельно. Длины отрезаемого провода настраиваются оператором. Толщина изоляции провода (глубины спуска ножа при зачистке) настраиваются оператором. Длина зачистки с каждого конца и величины сдвига срезанной изоляции настраиваются оператором. Позиции и ширины оголения каждого из 10 участков при зачистке по всей длине провода. Общее количество отрезаемых проводов настраиваются оператором. Количество отрезаемых проводов в партии настраиваются оператором. Задержка в секундах по окончании очередной партии настраиваются оператором. Скорость работы протяжного механизма настраиваются оператором. Возможности: Режет провода (и тонкую термоусадку) на указанную вами длину от 1 мм до 10 м. Производит зачистку концов провода, так же может и оголить зоны посреди провода (до 10 штук). Работа останавливается когда достигнуто максимальное заданное вами количество проводов. Приостанавливать работу на короткое время по достижении заданного количества отрезанных проводов в партии. Что умеет: — Резать провода (и тонкую термоусадку) на заданную длину от 1 мм до 10 м. — Производить зачистку как концов провода, так и оголять до 10 точек посреди провода. — Останавливать работу по достижении заданного общего количества отрезанных проводов. — Приостанавливать работу на короткое время по достижении заданного количества отрезанных проводов в партии. Что настраивается: — Прижим провода отдельно на каждом протягивающем ролике. — Диаметр жилы провода. — Толщина изоляции провода (глубина надреза при зачистке). — Длину отрезаемого провода. — Длину зачистки каждого конца и расстояние, на которое сдвигатеся отрезанная изоляция. — Позицию и ширину оголения каждого из 10 участков посреди провода. — Общее количество нарезаемых проводов. — Количество нарезаемых проводов в партии (например, нужно нарезать всего 1000 проводов, но распределить их партиями по 100 штук). — Задержка в секундах по окончании очередной партии. — Скорость работы протяжного механизма. Все эти настройки сохраняются в программах, всего может быть настроено 99 программ. Программы имеют только номера, никакого текстового описания им задать нельзя. Причем номера программ делятся на определенные диапазоны: 1-59 — общие программы с зачисткой только концов, 60-89 — программы для зачистки посреди провода, 90-99 — программы для резки сверхкоротких проводов. Основная структура машины для зачистки проводов (Таблица 1-1) Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки. (См. Таблицу 1-1). Пояснение основной структуры: Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу. Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод. Вход провода: провод вводится в машину через вход. Проводник: провод проходит через проводник во время подачи в стойку ножа. Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей. Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.) Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики). Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов. Клавиатура: позволяет вводить параметры, запускать и останавливать машину. Воздушный фильтр: очищает воздух в процессе работы машины.
