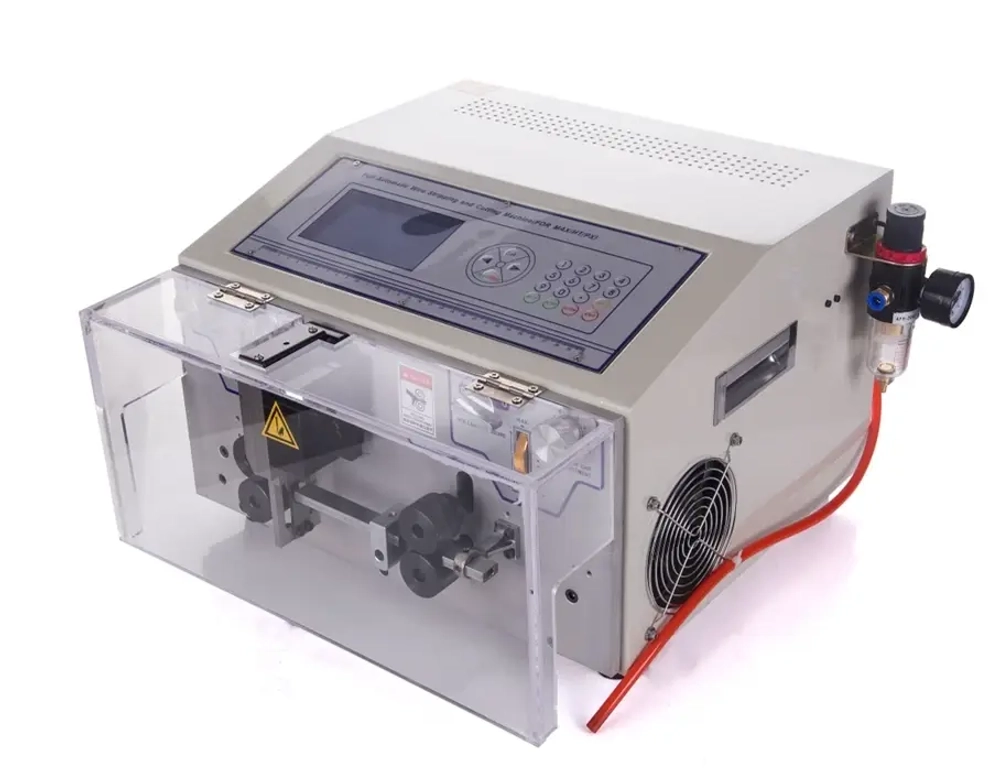

Станок для резки и зачистки провода SWT508-BHT

Станок SWT508-BHT (AM-606) предназначен для резки и зачистки плоского двужильного кабеля. Максимальный диаметр провода 8 мм. Модель в первую очередь предназначена для резки и удаления внешней оболочки проводов с многослойной изоляцией, типа ПВС, ШВВП и пр. В станке установлен жидкокристаллический экран, что обеспечивает удобство при работе со станком в сочетании с точной и быстрой разделкой провода. Станок для резки и зачистки плоского двужильного кабеля. Макс. внутренний диаметр провода – Плоский кабель 80x7x5 мм или 100x8x6 мм. Тип обрабатываемой изоляции – ПВХ, фторопласт, стекловолокно, тефлон. Производительность – 3000-5000 шт./час или 4000-7000 шт./час, при длине 100 мм. Дисплей – жидкокристаллический. Источник питания~ 220 В ± 10% 50 Гц. Потребляемая мощность ≤ 300 Вт. Основная структура машины для зачистки проводов (Таблица 1-1) Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки. (См. Таблицу 1-1). Пояснение основной структуры: Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу. Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод. Вход провода: провод вводится в машину через вход. Проводник: провод проходит через проводник во время подачи в стойку ножа. Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей. Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.) Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики). Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов. Клавиатура: позволяет вводить параметры, запускать и останавливать машину. Воздушный фильтр: очищает воздух в процессе работы машины.
