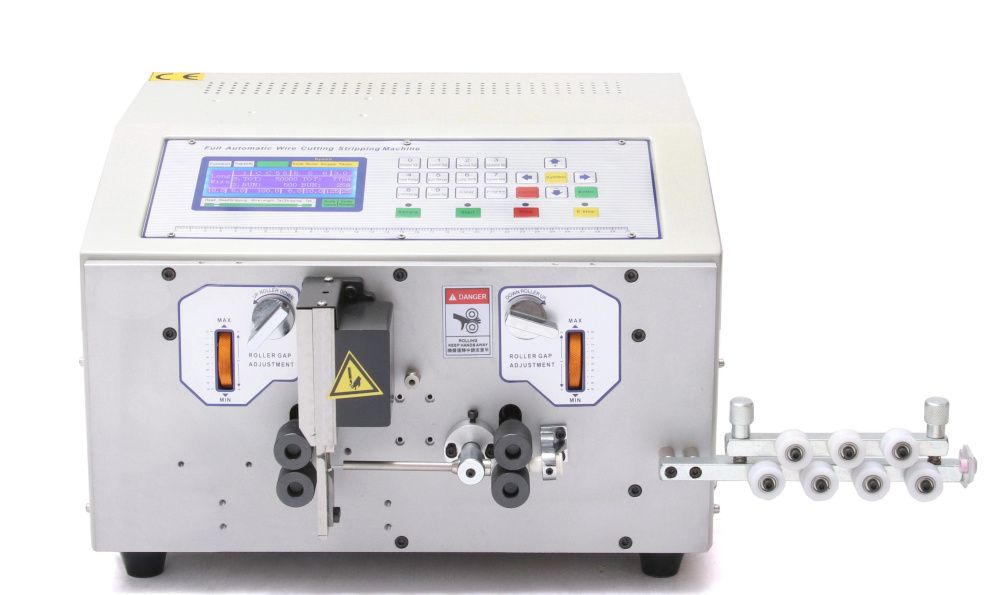

Станок для резки и зачистки провода KS-09C

Автоматическая машина с 4-мя роликами для перемещения проводов в диапазоне сечений от 0,1-4,0 мм2 . Необходимо только установить длину реза и зачистки для каждой из сторон, а так же общую сумму резов, после чего машина сделает все автоматически. Станок KS-09C является базовой моделью линейки оборудования для мерного реза провода и выполнения его зачистки. Станок позволяет выполнить рез провода в размер и снятие изоляции с токопроводящей жилы за один такт. Станок выполняет зачистку изоляции и мерный рез провода с сечением жилы до 4.0 мм 2 если токопроводящая жила является многопроволочной и сечением провода до 1,0 мм 2 , если токопроводящая жила является однопроволочной. Станок предназначен для работы с монтажными проводами марок НВ, МНВ, НВЭ, НВМЭ, НВМ и т.п. Станок оснащен активной системой охлаждения, что позволяет работать без перерыва в течение нескольких смен. С помощью рихтовочного модуля изгибы провода выравнивается и проводник позиционируется в направляющей трубке перед ножевым блоком. Ножевой блок станка KS-09C представляет собой пару V-ных ножей которые устанавливаются на реечном механизме и работают синхронно с системой подачи материала. Подача проводника в ножевой блок осуществляется за счет силы трения, при помощи четырех рифленых стальных роликов. За движение каждой пары роликов отвечает современный контролер и свой высокоточный шаговый двигатель. Установка параметров мерного реза выполняется с помощью мембранной клавиатуры. Данный тип клавиатуры идеально подходит для работы в производственных условиях и максимально защищает контактные группы и соответственно систему ввода от попадания в них грязи. Для контроля устанавливаемых параметров станок оснащен ярким ЖК-дисплеем. В стандартной поставке станок KS-09C комплектуется одним комплект V-образных ножей, стальными протяжными роликами, рихтовочным модулем, шнуром питания, набором направляющих трубок и подробной инструкцией на русском языке. При необходимости станок для мерной резки и зачистки проводов KS-09C может быть доукомплектован ножами различной формы, направляющими трубками необходимого диаметра и прорезиненными протяжными роликами. С января 2017 года поставляется обновленная модель станка KS-09C. В данной модификации оборудования за счет использования модифицированного контролера управления улучшены его технические характеристики и появилась возможность опциональной модификации. Станок KS-09C опционально комплектуется удобным приемным лотком и может быть оснащен специальным защитным кожухом. Функции: Резка провода и тонкой термоусадки на длину от 1 мм до 100 метров (точность нарезки калибруется) Зачистка до 10 точек по длине провода, а также концов проводов Остановка работы станка при достижении заданного общего количества отрезанных проводов Приостановка работы станка при достижении количества проводов в партии на время задержки, установленной в настройках Возможна настройка: Силы прижима провода на каждой паре протягивающих роликов отдельно Длины отрезаемого провода Диаметра жилы провода Толщины изоляции провода (глубины спуска ножа при зачистке) Длины зачистки с каждого конца и величины сдвига срезанной изоляции Позиции и ширины оголения каждого из 10 участков при зачистке по всей длине провода Общего количества отрезаемых проводов Количества отрезаемых проводов в партии Задержки в секундах по окончании очередной партии Скорости работы протяжного механизма Основная структура машины для зачистки проводов (Таблица 1-1) Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки. (См. Таблицу 1-1). Пояснение основной структуры: Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу. Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод. Вход провода: провод вводится в машину через вход. Проводник: провод проходит через проводник во время подачи в стойку ножа. Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей. Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.) Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики). Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов. Клавиатура: позволяет вводить параметры, запускать и останавливать машину. Воздушный фильтр: очищает воздух в процессе работы машины.
