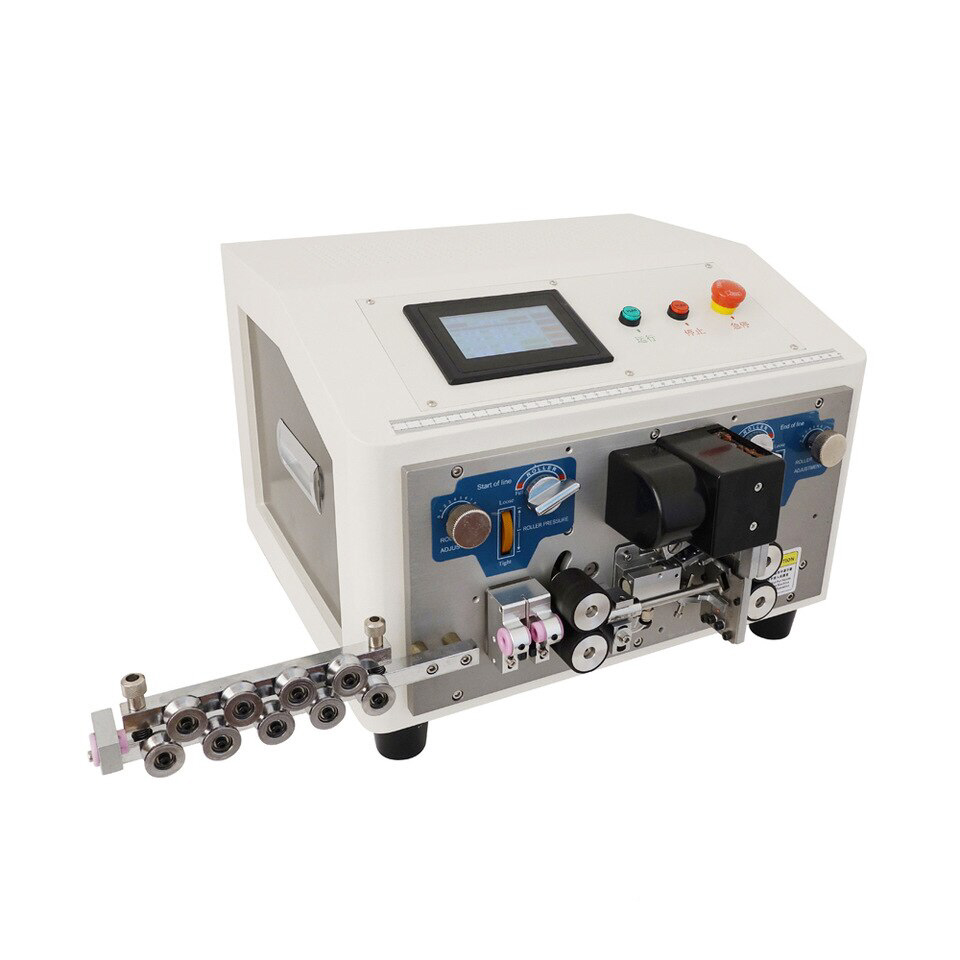

Автоматический станок для резки и зачистки многожильного провода EW-3050
Станки для резки и зачистки кабеля – это машины, предназначенные для подготовки провода/кабеля к дальнейшим этапам обработки. Это делается путем разделения проводника, разматывающегося из катушки, на отдельные фрагменты необходимой длины гильотиной или другим видом лезвия с одновременной зачисткой их конца от изоляционного слоя.
Максимальный диаметр провода – 6 мм.
Подходит для таких проводов, как:
ПуГВ Количество проводов: 1. Внешний диаметр кабеля 5,6 мм
ППВС 3х1,5 Количество проводов: 3 провода. Сечение провода: 1,5 мм2
Тип обрабатываемой изоляции – ПВХ, фторопласт, стекловолокно, тефлон.
Остановка работы станка при достижении заданного общего количества отрезанных проводов.
Приостановка работы станка при достижении количества проводов в партии на время задержки, установленной в настройках.
Сила прижима провода на каждой паре протягивающих роликов настраивается отдельно.
Длины отрезаемого провода настраиваются оператором.
Толщина изоляции провода (глубины спуска ножа при зачистке) настраиваются оператором.
Длина зачистки с каждого конца и величины сдвига срезанной изоляции настраиваются оператором.
Общее количество отрезаемых проводов настраиваются оператором.
Количество отрезаемых проводов в партии настраиваются оператором.
Задержка в секундах по окончании очередной партии настраиваются оператором.
Скорость работы протяжного механизма настраиваются оператором.
Станок EW-3050 предназначен для резки и зачистки проводов диаметром до 6 кв. мм. Станок может снимать внешнею изоляцию кабеля, затем зачищать на концах и в середине 2/3/4 кабелей.
Усилие резания, большая производительность и передовая сенсорная технология делают EW-3050 лучшим выбором для автоматической резки и снятия изоляции. Станок может использоваться очень эффективно благодаря простым и интуитивно понятным элементам управления.
Станок EW-3050, имеющий 4 ролика предназначен для резки и зачистки кабеля. Модель в первую очередь предназначена для резки и удаления внешней оболочки проводов с многослойной изоляцией, типа ПВС, ШВВП и пр.
Основная структура машины для зачистки проводов
(Таблица 1-1)
Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки.
(См. Таблицу 1-1). Пояснение основной структуры:
Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу.
Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод.
Вход провода: провод вводится в машину через вход.
Проводник: провод проходит через проводник во время подачи в стойку ножа.
Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей.
Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.)
Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов.
Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики).
Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот.
Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов.
Клавиатура: позволяет вводить параметры, запускать и останавливать машину.
Воздушный фильтр: очищает воздух в процессе работы машины.
Фото готовой продукции
