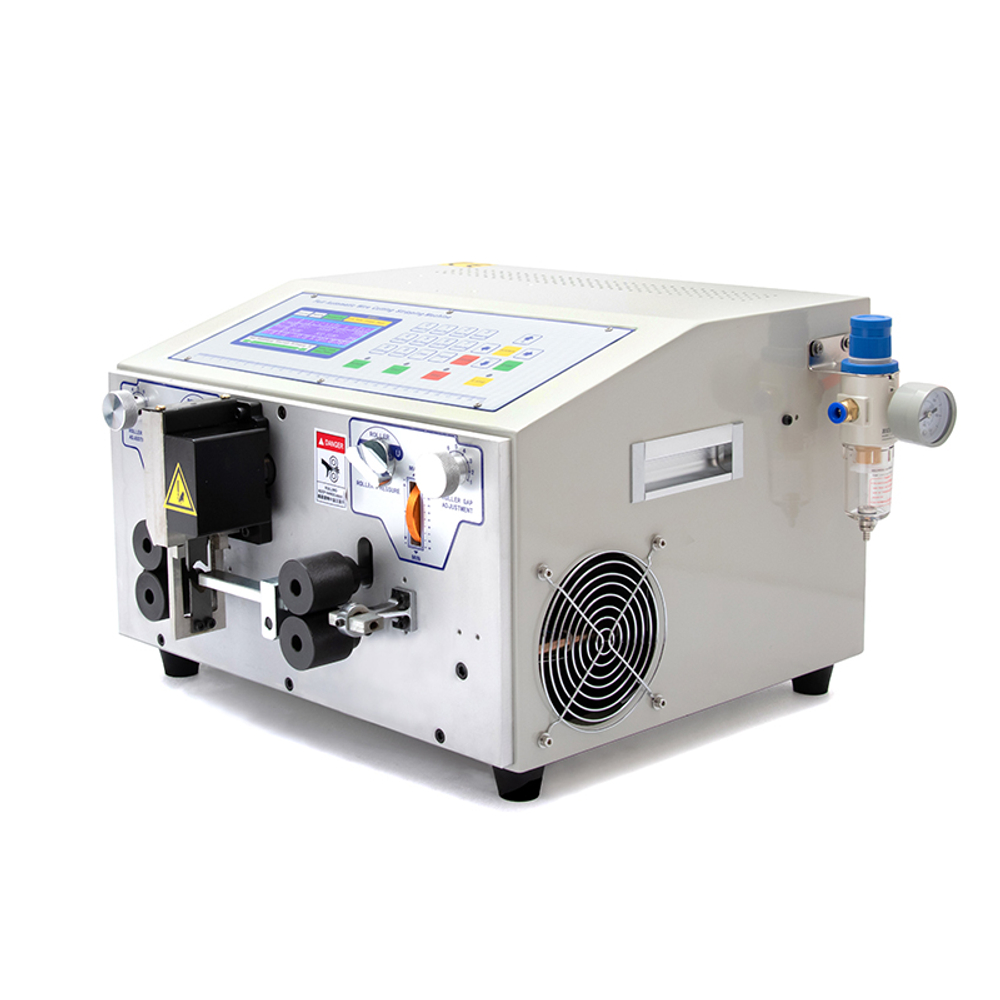

Станок для резки и зачистки провода EW-06C

Станок EW-06C предназначен для резки и зачистки проводов. Максимальная площадь поперечного сечения обработки составляет 10 мм2. Модель в первую очередь предназначена для резки и удаления внешней оболочки проводов с многослойной изоляцией, типа ПВС, ШВВП, КГТП-хл и пр. Сечение жилы – 0.1 – 10 мм2. Источник питания~ 220 В ± 10% 50 Гц. Длина зачистки – Передний конец: 0-150 мм Задний конец: 0-100 мм Потребляемая мощность ≤ 500 Вт. Зачистка до 10 точек по длине провода, а также концов проводов. Остановка работы станка при достижении заданного общего количества отрезанных проводов. Приостановка работы станка при достижении количества проводов в партии на время задержки, установленной в настройках. Сила прижима провода на каждой паре протягивающих роликов настраивается отдельно. Длины отрезаемого провода настраиваются оператором. Толщина изоляции провода (глубины спуска ножа при зачистке) настраиваются оператором. Длина зачистки с каждого конца и величины сдвига срезанной изоляции настраиваются оператором. Позиции и ширины оголения каждого из 10 участков при зачистке по всей длине провода. Общее количество отрезаемых проводов настраиваются оператором. Количество отрезаемых проводов в партии настраиваются оператором. Задержка в секундах по окончании очередной партии настраиваются оператором. Скорость работы протяжного механизма настраиваются оператором. Основная структура машины для зачистки проводов (Таблица 1-1) Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки. (См. Таблицу 1-1). Пояснение основной структуры: Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу. Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод. Вход провода: провод вводится в машину через вход. Проводник: провод проходит через проводник во время подачи в стойку ножа. Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей. Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.) Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики). Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов. Клавиатура: позволяет вводить параметры, запускать и останавливать машину. Воздушный фильтр: очищает воздух в процессе работы машины.
