Автоматический станок резки и зачистки провода EW-05B, EW-07B, EW-02B и EW-08B – это машины одной серии с некоторыми конструктивными отличиями. Большинство рабочих параметров полностью программируются, что позволяет быстро переключаться и экономично выполнять широкий спектр задач. Очень прочная режущая головка и полностью автоматические транспортные устройства с ременным приводом обеспечивают точное и эффективное производство. Изделие можно использовать, как автономную обрабатывающую машину или же с разнообразным оборудованием для предварительной и последующей обработки, что дает полностью автоматическую линию.

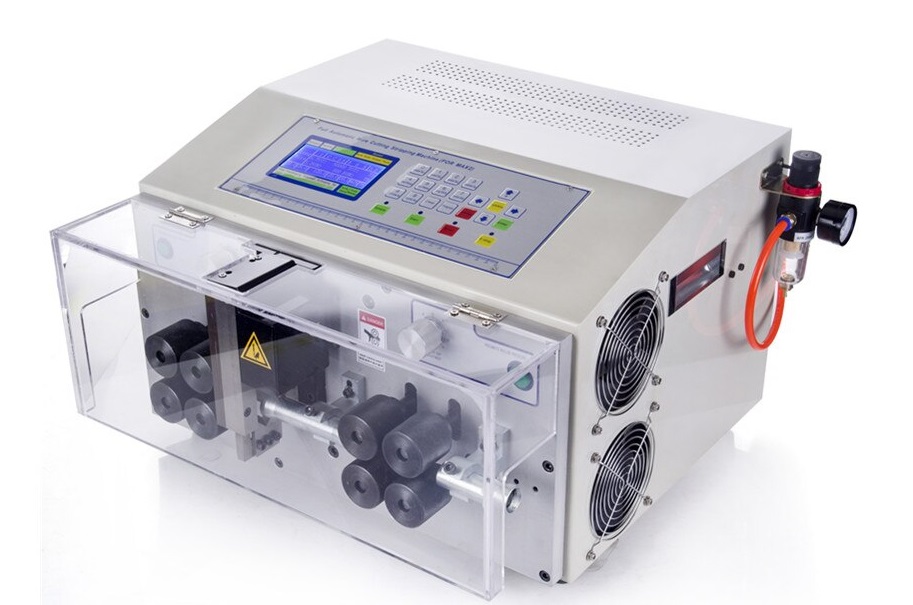

Станок EW-05B с 8 роликами предназначен для резки и зачистки провода сечением 50/70 кв. мм.
Модель в первую очередь предназначена для резки и удаления внешней оболочки проводов с многослойной изоляцией, типа ПВС, ШВВП и пр.
В станке установлен жидкокристаллический экран, что обеспечивает удобство при работе со станком в сочетании с точной и быстрой разделкой провода.
Полностью автоматический станок для резки и зачистки провода провода сечением 1 – 50 мм2.
Длина снятия изоляции до 100 мм.
Давление воздуха – 3-6 Атм.
Производительность – 3000-4000 шт./час, при длине 100 мм.
Дисплей – жидкокристаллический.
8 роликов привода (бесшумный гибридный шаговый двигатель, 0,1 мм на каждый шаг).
Скорость резки и подачи проволоки можно регулировать от нуля – самый медленный до 9 – самый быстрый.
Источник питания~ 220 В ± 10% 50 Гц.
Потребляемая мощность – 1000 Вт.
Длину кабеля можно свободно регулировать.
Простота в эксплуатации и обслуживании, стабильная производительность, быстрая скорость и высокая точность.
Основная структура машины для зачистки проводов
(Таблица 1-1)
Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки.
(См. Таблицу 1-1). Пояснение основной структуры:
Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу.
Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод.
Вход провода: провод вводится в машину через вход.
Проводник: провод проходит через проводник во время подачи в стойку ножа.
Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей.
Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.)
Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов.
Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики).
Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот.
Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов.
Клавиатура: позволяет вводить параметры, запускать и останавливать машину.
Воздушный фильтр: очищает воздух в процессе работы машины.
Фото готовой продукции станка для резки и зачистки провода EW-05B
