Описание

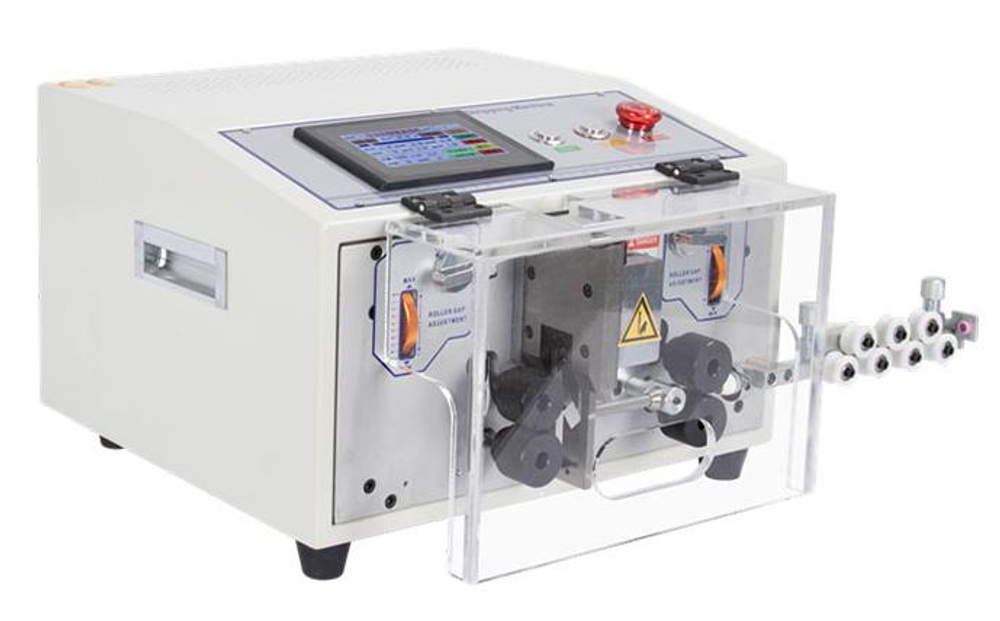

Автоматический станок резки и зачистки провода EW-03C – это настольный инструмент с программированием, который отлично подойдет, как небольшому предприятию, так и ремонтной мастерской, тем более, что у него есть возможность подключения дополнительных внешних устройств (подачи проволоки и вывода проволоки). Он эффективно справляется с оплеткой из ПВХ, тефлона, стекловолокна и плетеной матерчатой оплеткой. Аппарат может резать провода диаметром до 13 мм с точностью длины ± 0,002 мм.
Модель в первую очередь предназначена для резки и удаления внешней оболочки проводов с многослойной изоляцией, типа ПВС, ШВВП и пр.
Всего в памяти устройства 99 программ. Программы имеют только номера. Номера программ делятся на диапазоны: 1-59 — общие программы с зачисткой только концов, 60-89 — программы для зачистки посреди провода, 90-99 — программы для резки сверхкоротких проводов.
Станок мерной резки и зачистки провода EW-03C используется для обработки проводов и кабелей таких марок как НВ (НВ1, НВ3, НВ4, НВ5), ПВ3 различного сечения и т. п. монтажных и установочных проводов. Так же мощности станка достаточно для выполнения мерного реза двух и трехжильного кабеля типа ПВС.
Станок EW-03C оснащен современными, независимыми шаговыми двигателями, а ножевой блок, который отвечает за мерный рез провода, инсталлирован на усиленной рейке. За протяжку и позиционирование материала отвечает современный контролер и система полноприводных роликов попарно замкнутых на индивидуальные электроприводы.
Таким образом, автоматическая машина для мерной резки и зачистки проводов позволяет выполнить мерный рез провода и зачистку его изоляции с двух сторон за один такт. Максимальное рабочие значение сечения провода, который может быть обработан на данном оборудовании, зависит от его структуры. К примеру, если говорить о моножильном проводе типа НВ1 – максимальное допустимое сечение проводника составит 4.5 мм2, если же на станке обрабатывать проводник токопровожящая жила которого имеет многопроволочную структуру – максимальное сечение составит уже 10 мм2.
Сечение жилы – 0.1 – 10 мм2.
Источник питания~ 220 В ± 10% 50 Гц.
Длина зачистки – Передний конец: 0-80 мм Задний конец: 0-80 мм
Потребляемая мощность ≤ 500 Вт.
Зачистка до 10 точек по длине провода, а также концов проводов.
Остановка работы станка при достижении заданного общего количества отрезанных проводов.
Приостановка работы станка при достижении количества проводов в партии на время задержки, установленной в настройках.
Сила прижима провода на каждой паре протягивающих роликов настраивается отдельно.
Длины отрезаемого провода настраиваются оператором.
Толщина изоляции провода (глубины спуска ножа при зачистке) настраиваются оператором.
Длина зачистки с каждого конца и величины сдвига срезанной изоляции настраиваются оператором.
Позиции и ширины оголения каждого из 10 участков при зачистке по всей длине провода.
Общее количество отрезаемых проводов настраиваются оператором.
Количество отрезаемых проводов в партии настраиваются оператором.
Задержка в секундах по окончании очередной партии настраиваются оператором.
Скорость работы протяжного механизма настраиваются оператором.
Основная структура машины для зачистки проводов
(Таблица 1-1)
Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки.
(См. Таблицу 1-1). Пояснение основной структуры:
Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу.
Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод.
Вход провода: провод вводится в машину через вход.
Проводник: провод проходит через проводник во время подачи в стойку ножа.
Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей.
Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.)
Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов.
Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики).
Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот.
Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов.
Клавиатура: позволяет вводить параметры, запускать и останавливать машину.
Воздушный фильтр: очищает воздух в процессе работы машины.
Фото готовой продукции станка для резки и зачистки провода EW-03C
