Описание
Станки для резки и зачистки кабеля – это машины, предназначенные для подготовки провода/кабеля к дальнейшим этапам обработки. Это делается путем разделения проводника, разматывающегося из катушки, на отдельные фрагменты необходимой длины гильотиной или другим видом лезвия с одновременной зачисткой их конца от изоляционного слоя.

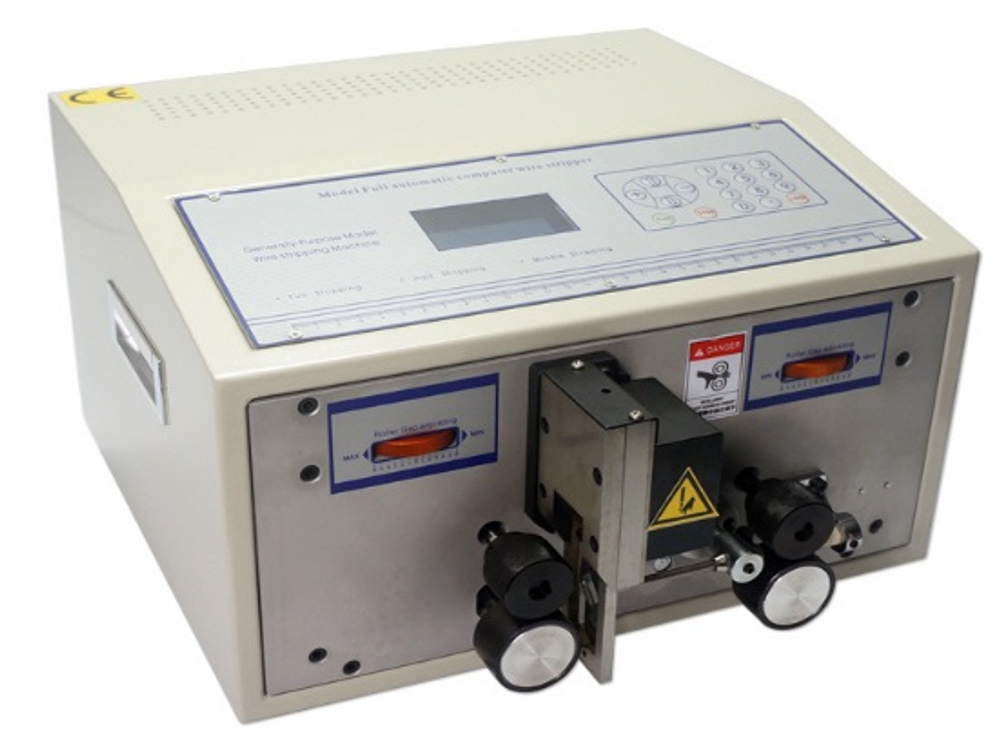

Станок EW-1 предназначен для резки и зачистки проводов. Максимальная площадь поперечного сечения обработки составляет 2,5 мм2, максимальная длина составляет 10 метров.
Модель в первую очередь предназначена для резки и удаления внешней оболочки проводов с многослойной изоляцией, типа ПВС, ШВВП и пр.
EW-1 позволяет обработать огромную номенклатуру проводов и кабелей. Например, благодаря встроенным специальным функциям и возможности использования различных типов зачистных ножей, автомат может зачистить внешнюю оболочку плоских проводов и отдельные элементы гибких коаксиальных кабелей.
Всего в памяти устройства 99 программ. Программы имеют только номера. Номера программ делятся на диапазоны: 1-59 — общие программы с зачисткой только концов, 60-89 — программы для зачистки посреди провода, 90-99 — программы для резки сверхкоротких проводов.
Резка провода и тонкой термо усадки на длину от 1 мм до 10 метров (точность нарезки калибруется).
Сечение жилы – 0.1 – 2.5 мм2.
Зачищает следующие провода – ПРКА 0.5 ПРКА 1.0 НВ 0.34
Макс. диаметр направляющей трубки – диаметр 6 мм.
Источник питания~ 220 В ± 10% 50 Гц.
Потребляемая мощность ≤ 160 Вт.
Зачистка до 10 точек по длине провода, а также концов проводов.
Остановка работы станка при достижении заданного общего количества отрезанных проводов.
Приостановка работы станка при достижении количества проводов в партии на время задержки, установленной в настройках.
Сила прижима провода на каждой паре протягивающих роликов настраивается отдельно.
Длины отрезаемого провода настраиваются оператором.
Толщина изоляции провода (глубины спуска ножа при зачистке) настраиваются оператором.
Длина зачистки с каждого конца и величины сдвига срезанной изоляции настраиваются оператором.
Позиции и ширины оголения каждого из 10 участков при зачистке по всей длине провода.
Общее количество отрезаемых проводов настраиваются оператором.
Количество отрезаемых проводов в партии настраиваются оператором.
Задержка в секундах по окончании очередной партии настраиваются оператором.
Скорость работы протяжного механизма настраиваются оператором.
Что этот станок умеет делать:
Резать провода (и тонкую термоусадку) на заданную длину от 1 мм до 10 м.
Производить зачистку как концов провода, так и оголять до 10 точек посреди провода.
Останавливать работу по достижении заданного общего количества отрезанных проводов.
Приостанавливать работу на короткое время по достижении заданного количества отрезанных проводов в партии.
Что настраивается:
Прижим провода отдельно на каждом протягивающем ролике.
Диаметр жилы провода.
Толщина изоляции провода (глубина надреза при зачистке).
Длину отрезаемого провода.
Длину зачистки каждого конца и расстояние, на которое сдвигатеся отрезанная изоляция.
Позицию и ширину оголения каждого из 10 участков посреди провода.
Общее количество нарезаемых проводов.
Количество нарезаемых проводов в партии (например, нужно нарезать всего 1000 проводов, но распределить их партиями по 100 штук).
Задержка в секундах по окончании очередной партии.
Скорость работы протяжного механизма.
Все эти настройки сохраняются в программах, всего может быть настроено 99 программ. Программы имеют только номера, никакого текстового описания им задать нельзя. Причем номера программ делятся на определенные диапазоны:
1-59 – общие программы с зачисткой только концов,
60-89 – программы для зачистки посреди провода,
90-99 – программы для резки сверхкоротких проводов.
Пример настройки:
PRG: 01 – номер программы 1 из 99
SPD: 05 – скорость работы 5 из 9
LEN: 0070 – длина отрезаемого провода 70 мм
AMT: 0017 – счётчик суммарно нарезанных проводов (при необходимости обнуляется)
A-C: 05.0 – длина зачистки с головы провода 5 мм
A-S: 03.0 – длина снятия с головы провода 3 мм
B-C: 08.0 – длина зачистки с хвоста провода 8 мм
B-S: 08.0 – длина снятия с хвоста провода 8 мм
TOT: 1000 – общее число отрезаемых проводов 1000 шт.
GRP: 0100 – число проводов в группе 100 шт., после – задержка DLY, резка до достижения значения общего числа отрезаемых проводов TOT
DLY: 03 – задержка между нарезкой групп 3 сек.
MS: OFF – OPN: 05 активируется точкой на клавиатуре, настройка, отвечающая за зачистку провода по длине, более подробно описана в руководстве оператора
DIA: 33 – диаметр жилы провода, подбирается под каждый провод опытным путём за 2 минуты
RTL: 08 – высота подъема ножей над жилой во время снятия изоляции, рекомендуемые значения 06-08, подбирается за 2 минуты опытным путём, значение менее 06 рекомендуется устанавливать в ситуации провода с “пушистой” внутренней оплёткой
Основная структура машины для зачистки проводов
(Таблица 1-1)
Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки.
(См. Таблицу 1-1). Пояснение основной структуры:
Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу.
Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод.
Вход провода: провод вводится в машину через вход.
Проводник: провод проходит через проводник во время подачи в стойку ножа.
Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей.
Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.)
Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов.
Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики).
Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот.
Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов.
Клавиатура: позволяет вводить параметры, запускать и останавливать машину.
Воздушный фильтр: очищает воздух в процессе работы машины.
