Описание
Станки для резки и зачистки провода - промышленное оборудование, предназначенное для мерной резки и зачистки кабелей. Станки для резки и зачистки кабеля – это машины, предназначенные для подготовки провода/кабеля к дальнейшим этапам обработки. Это делается путем разделения проводника, разматывающегося из катушки, на отдельные фрагменты необходимой длины гильотиной или другим видом лезвия с одновременной зачисткой их конца от изоляционного слоя.

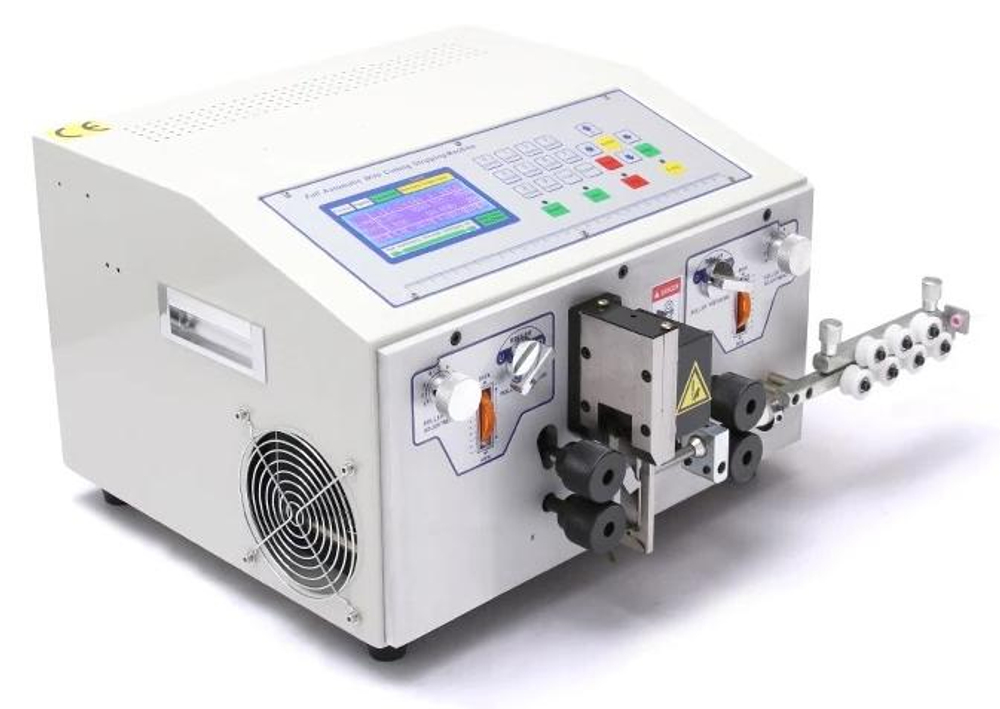

Станок EW-03B предназначен для резки и зачистки кабеля. Максимальный диаметр провода φ 8 мм. Модель в первую очередь предназначена для резки и удаления внешней оболочки проводов с многослойной изоляцией, типа ПВС, ШВВП и пр.
В станке установлен жидкокристаллический экран, что обеспечивает удобство при работе со станком в сочетании с точной и быстрой разделкой провода.
Станок режет в размер и снимает внешнюю изоляцию с многожильных кабелей.
Максимальный диаметр провода – φ 8 мм.
Длина снятия изоляции начало: до 50 мм конец: до 50 мм.
Тип обрабатываемой изоляции – ПВХ, фторопласт, стекловолокно, тефлон.
Производительность – 3000 – 5000 шт/час, при длине 100 мм.
Дисплей – жидкокристаллический.
Источник питания~ 220 В ± 10% 50 Гц.
Потребляемая мощность ≤ 450 Вт.
Зачистка до 10 точек по длине провода, а также концов проводов.
Остановка работы станка при достижении заданного общего количества отрезанных проводов.
Приостановка работы станка при достижении количества проводов в партии на время задержки, установленной в настройках.
Сила прижима провода на каждой паре протягивающих роликов настраивается отдельно.
Длины отрезаемого провода настраиваются оператором.
Толщина изоляции провода (глубины спуска ножа при зачистке) настраиваются оператором.
Длина зачистки с каждого конца и величины сдвига срезанной изоляции настраиваются оператором.
Позиции и ширины оголения каждого из 10 участков при зачистке по всей длине провода.
Общее количество отрезаемых проводов настраиваются оператором.
Количество отрезаемых проводов в партии настраиваются оператором.
Задержка в секундах по окончании очередной партии настраиваются оператором.
Скорость работы протяжного механизма настраиваются оператором.
Основная структура машины для зачистки проводов
(Таблица 1-1)
Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки.
(См. Таблицу 1-1). Пояснение основной структуры:
Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу.
Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод.
Вход провода: провод вводится в машину через вход.
Проводник: провод проходит через проводник во время подачи в стойку ножа.
Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей.
Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.)
Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов.
Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики).
Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот.
Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов.
Клавиатура: позволяет вводить параметры, запускать и останавливать машину.
Воздушный фильтр: очищает воздух в процессе работы машины.
Фото готовой продукции
