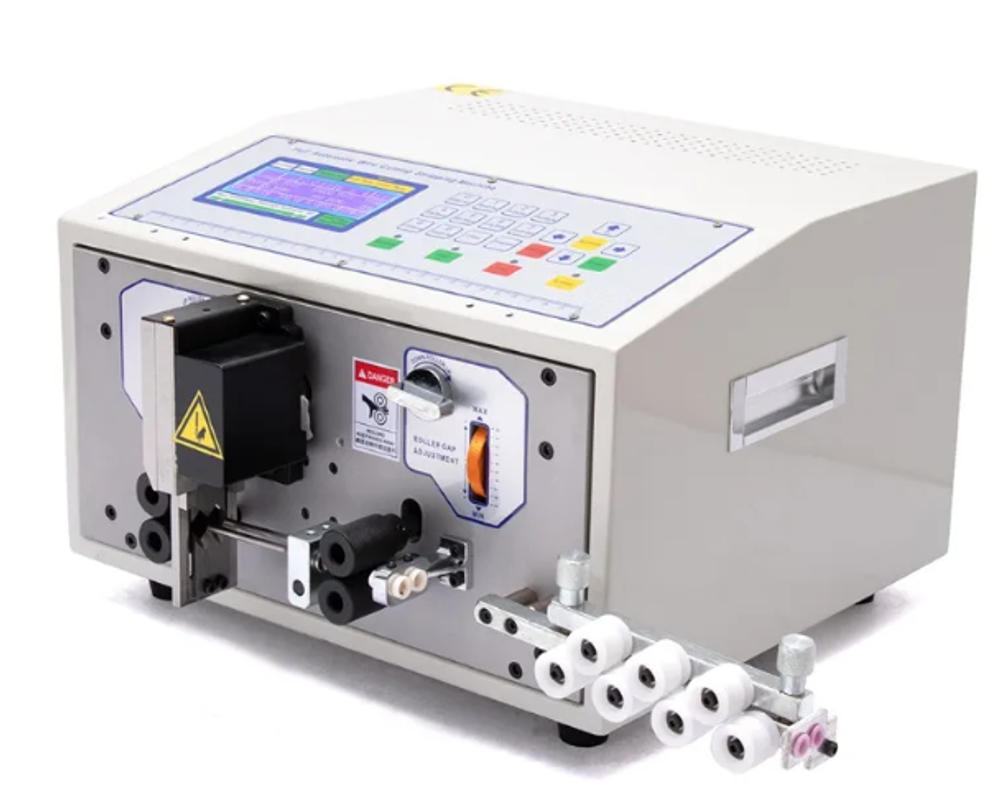

Станок для резки и зачистки провода Eastontech EW-02B

Автоматический станок резки и зачистки провода EW-02B, EW-07B, EW-08B и EW-05B – это машины одной серии с некоторыми конструктивными отличиями. Большинство рабочих параметров полностью программируются, что позволяет быстро переключаться и экономично выполнять широкий спектр задач. Очень прочная режущая головка и полностью автоматические транспортные устройства с ременным приводом обеспечивают точное и эффективное производство. Изделие можно использовать, как автономную обрабатывающую машину или же с разнообразным оборудованием для предварительной и последующей обработки, что дает полностью автоматическую линию. Кол-во одновременно обрабатываемых проводов – 2 провода. Длина мерного реза провода – до 99 999 мм. Ведущих роликов – 4 шт. Зачистка до 11 точек по длине провода, а также концов проводов. Остановка работы станка при достижении заданного общего количества отрезанных проводов. Приостановка работы станка при достижении количества проводов в партии на время задержки, установленной в настройках. Сила прижима провода на каждой паре протягивающих роликов настраивается отдельно. Длины отрезаемого провода настраиваются оператором. Толщина изоляции провода (глубины спуска ножа при зачистке) настраиваются оператором. Длина зачистки с каждого конца и величины сдвига срезанной изоляции настраиваются оператором. Позиции и ширины оголения каждого из 10 участков при зачистке по всей длине провода. Общее количество отрезаемых проводов настраиваются оператором. Количество отрезаемых проводов в партии настраиваются оператором. Задержка в секундах по окончании очередной партии настраиваются оператором. Скорость работы протяжного механизма настраиваются оператором Одна линия: 0,1–4,5 мм² (32–11 AWG) Две линии: 0,1–2,5 мм² (32–13 AWG) Пример настройки: PRG: 01 – номер программы 1 из 99 SPD: 05 – скорость работы 5 из 9 LEN: 0070 – длина отрезаемого провода 70 мм AMT: 0017 – счётчик суммарно нарезанных проводов (при необходимости обнуляется) A-C: 05.0 – длина зачистки с головы провода 5 мм A-S: 03.0 – длина снятия с головы провода 3 мм B-C: 08.0 – длина зачистки с хвоста провода 8 мм B-S: 08.0 – длина снятия с хвоста провода 8 мм TOT: 1000 – общее число отрезаемых проводов 1000 шт. GRP: 0100 – число проводов в группе 100 шт., после – задержка DLY, резка до достижения значения общего числа отрезаемых проводов TOT DLY: 03 – задержка между нарезкой групп 3 сек. MS: OFF – OPN: 05 активируется точкой на клавиатуре, настройка, отвечающая за зачистку провода по длине, более подробно описана в руководстве оператора DIA: 33 – диаметр жилы провода, подбирается под каждый провод опытным путём за 2 минуты RTL: 08 – высота подъема ножей над жилой во время снятия изоляции, рекомендуемые значения 06-08, подбирается за 2 минуты опытным путём, значение менее 06 рекомендуется устанавливать в ситуации провода с “пушистой” внутренней оплёткой Основная структура машины для зачистки проводов (Таблица 1-1) Примечание: Необходимо регулярно добавлять масло в смазочное отверстие, расположенное в верхней части стойки для ножа, для обеспечения регулярной и качественной его смазки. (См. Таблицу 1-1). Пояснение основной структуры: Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу. Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод. Вход провода: провод вводится в машину через вход. Проводник: провод проходит через проводник во время подачи в стойку ножа. Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей. Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.) Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики). Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов. Клавиатура: позволяет вводить параметры, запускать и останавливать машину. Воздушный фильтр: очищает воздух в процессе работы машины. Фото готовой продукции станка для резки и зачистки провода EW-02B
