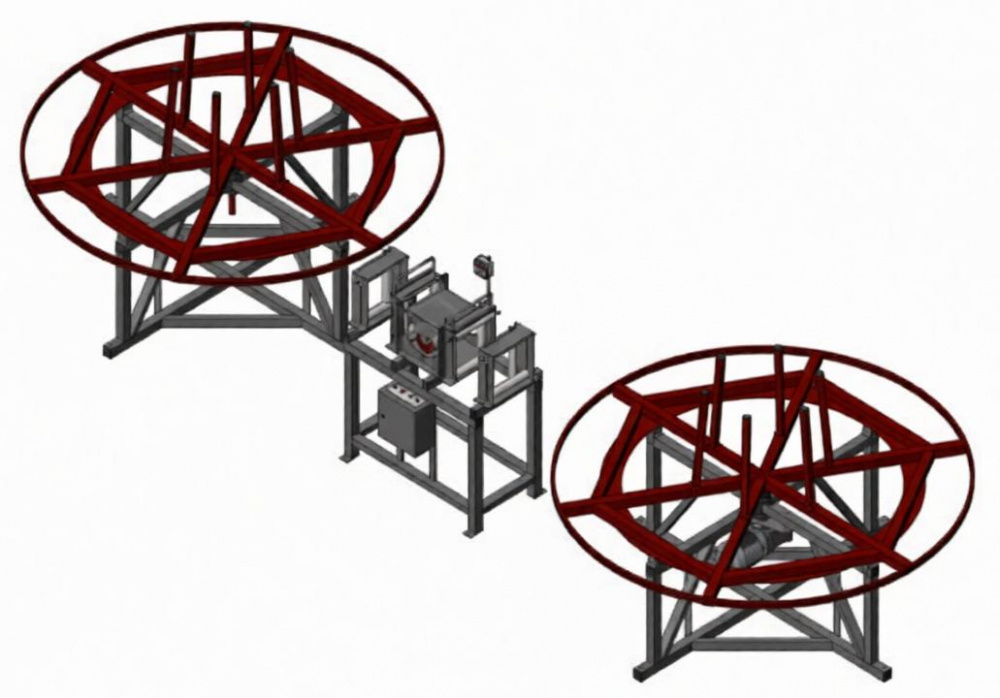

Станок для перемотки РВД МПРВД 2,4-500ПМ200

Станок МПРВД 2,4-500ПМ200 предназначен для проведения мерных отмоток рукавов высокого давления, шлангов, труб диаметром до 200 мм из бухты в бухту диаметрами до 2400 мм и массой до 500 кг. Станок состоит из трёх основных частей: подающая стойка с технологическим барабаном, приёмная стойка с технологическим барабаном с электроприводом и управлением на базе преобразователя частоты и измерительного модуля с измерителем длины МИД 200 с двумя дополнительными направляющими рамками. Порядок проведения отмотки с помощью станка МПРВД 2,4-500ПМ180 : исходная бухта устанавливается на подающую стойку свободным концом по направлению к измерительному модулю с МИД 200 и фиксируется на середине технологического барабана с помощью спиц. Далее материал протягивается через измерительный модуль и закрепляется на приёмном технологическом барабане. С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме. Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2-0,5%.
