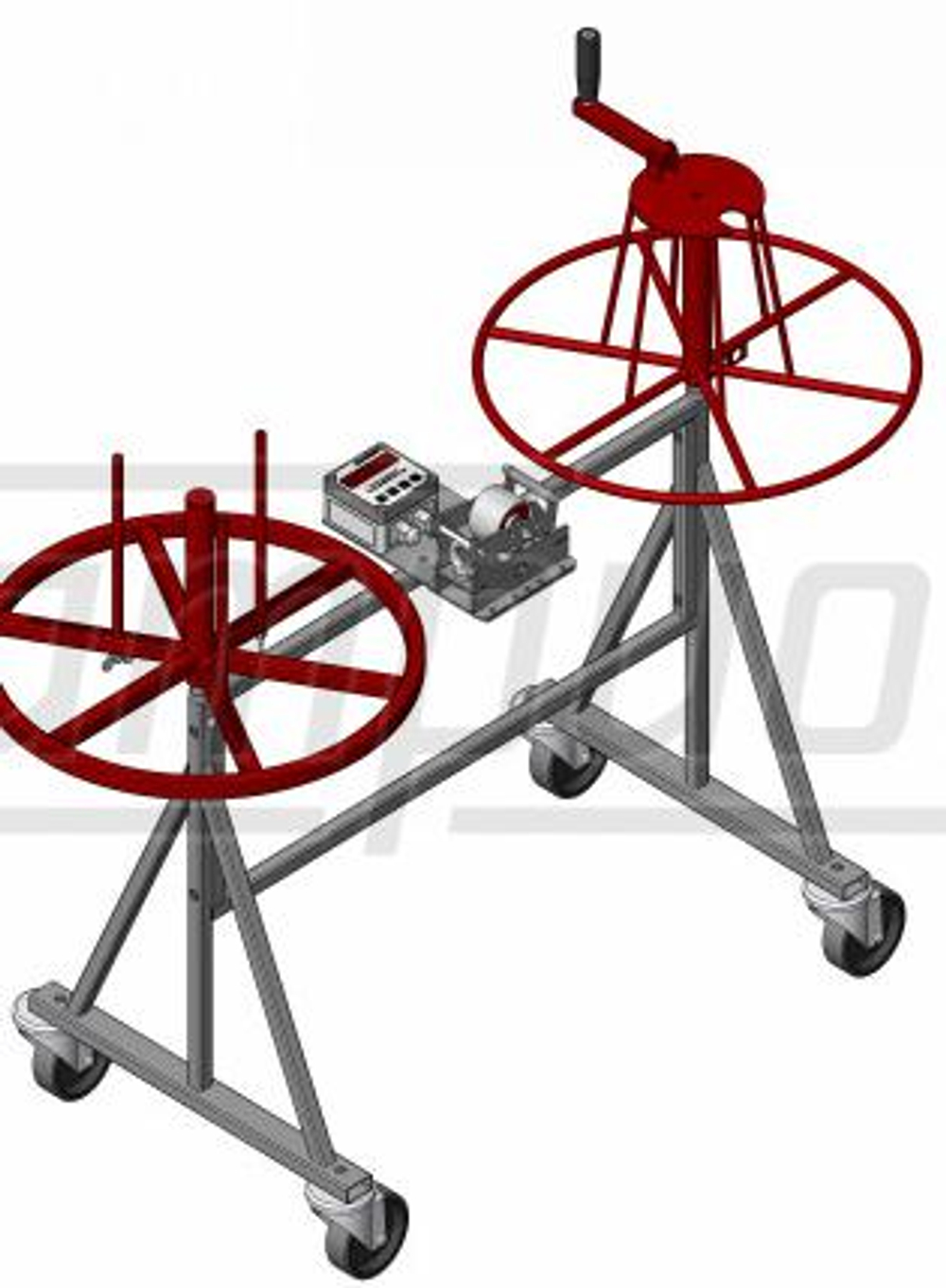

Станок для перемотки кабеля УНК-30М

Устройство отмотки кабеля УНК-30М - мобильный станок напольного исполнения, предназначенный для проведения мерных отмоток кабеля и провода диаметром до 20 мм с кабельных бухт диаметром до 500 мм и массой до 30 кг. Благодаря особой конструкции подающего технологического барабана станок позволяет разматывать кабель с нестандартных бухт и даже с катушек. Станок мобилен и может легко перемещаться по территории магазина (склада) и между кабельными стеллажами. Идеальное решение для магазина розничной продажи кабеля. Благодаря высокой раме на поворотных колёсных опорах с тормозными механизмами нет необходимости в выделении стационарного рабочего места и стола. Отмотчик УНК-30М на колёсах позволяет производить мерную отмотку кабеля и провода диаметром до 20 мм с кабельных бухт и катушек диаметром до 500 мм и массой до 30 кг. Устройство перемотки кабеля УНК-30М состоит из следующих основных частей: разборная стальная рама, подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 20 Патриот, приёмный технологический барабан со складной ручкой, поворотные колёсные опоры с тормозными механизмами. Порядок проведения отмотки с помощью станка УНК-30М: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 20 Патриот и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на приёмной технологическом барабане. Вращая приёмный технологический барабан производим перемотку кабеля, на счётчике отображается отмотанная длина. Для съёма готовой бухты достаточно сложить ручку приёмного технологического барабана. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана. Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%. В качестве дополнительной опции станок может комплектоваться измерителем длины МИД 40 Патриот вместо стандартно устанавливаемого МИД 20М Патриот. Для минимизации стоимости доставки и хранения, кабелеотмотчики серии УНК-30М поставляются в разобранном виде.
