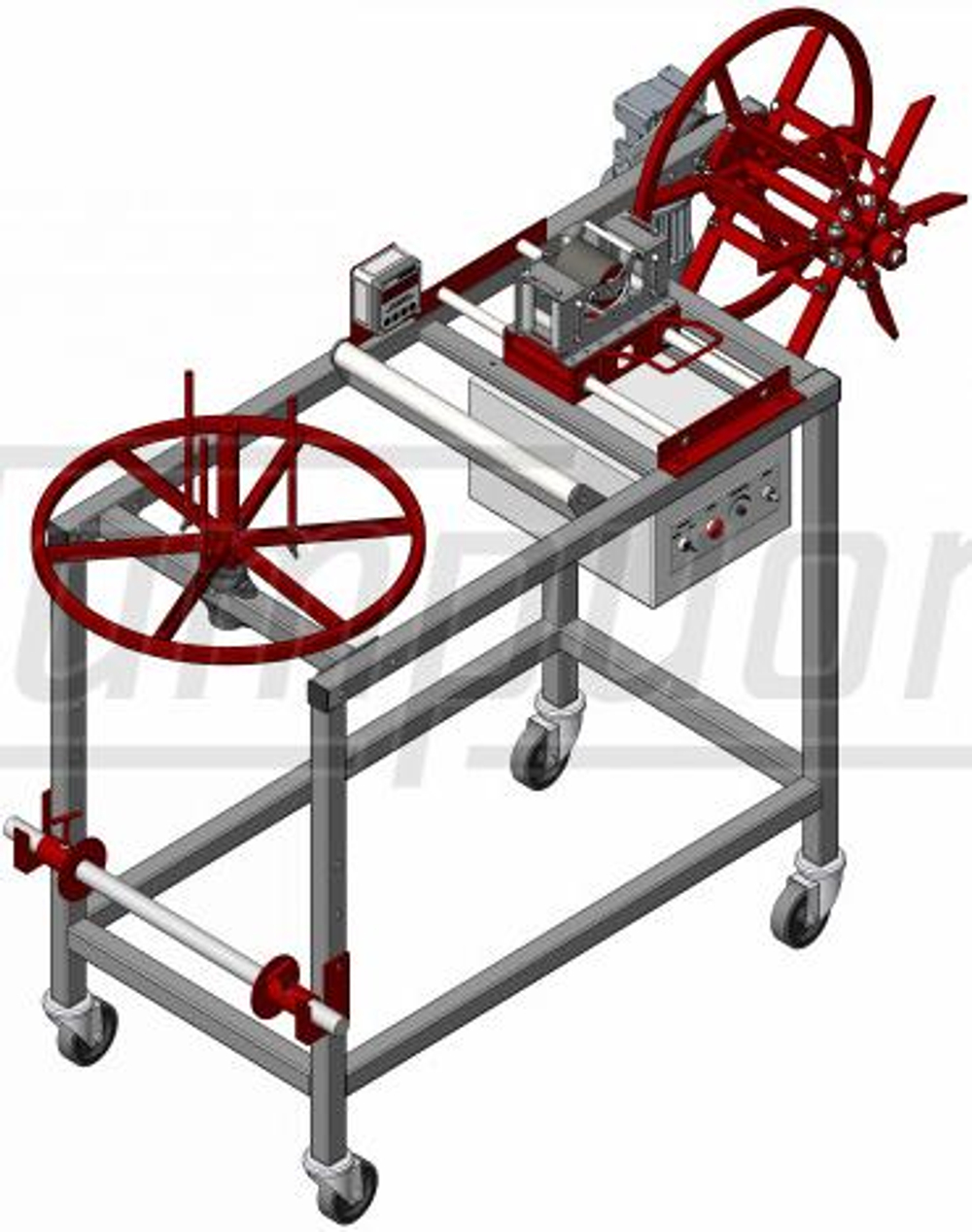

Станок для перемотки кабеля МПК 0,6-0,5-50ПК

Отмоточный станок МПК 0,6-0,5-50ПК позволяет производить мерную отмотку кабеля и провода диаметром до 40 мм с кабельных бухт и катушек диаметром до 600 мм и массой до 50 кг в бухты диаметром до 500 мм и высотой 220 мм. Устройство перемотки кабеля МПК 0,6-0,5-50ПК состоит из следующих основных частей: усиленная сварная рама на колёсных опорах, подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 40, бухта, электропривод на базе червячного мотор-редуктора и преобразователя частоты. Порядок проведения отмотки с помощью станка МПК 0,6-0,5-50ПК: исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 40 и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на складном технологическом барабане. С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана. Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
