Станок для перемотки кабеля МПК 0,6-0,5-30ПМ2

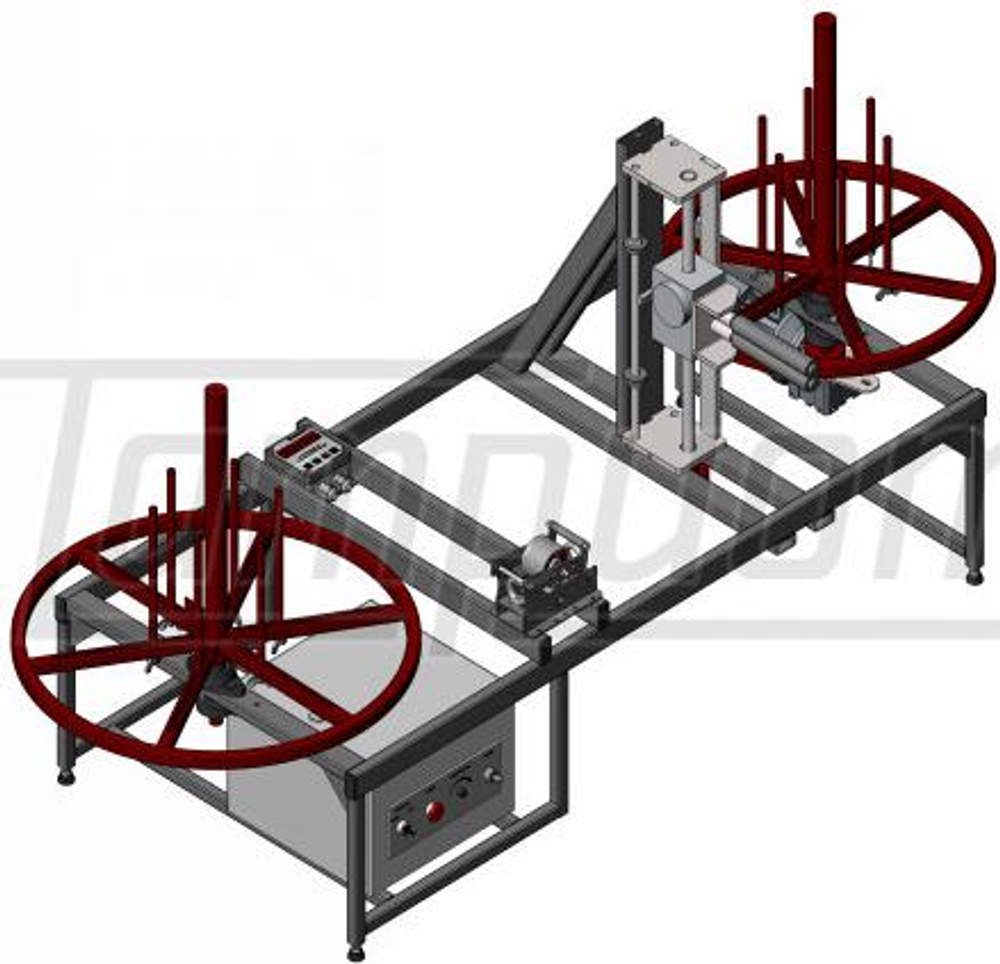

Отмоточный станок МПК 0,6-0,5-30ПМ2 - аналог отмоточного станка МПК 0,5-30П и отличается наличием синхронного раскладчика и расширенными функциями подающего и приёмного барабанов. Кабелеотмотчик МПК 0,6-0,5-30ПМ2 позволяет производить мерную отмотку кабеля и провода диаметром до 20 мм с кабельных бухт и катушек диаметром до 600 мм и массой до 30 кг. Устройство перемотки кабеля МПК 0,6-0,5-30ПМ2 состоит из следующих основных частей: усиленная сварная рама на регулируемых винтовых опорах (ножках), подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 20 Патриот, приёмный технологический барабан с раздвижной шейкой, электропривода на базе червячного мотор-редуктора и преобразователя частоты и синхронного раскладчика, обеспечивающего равномерное распределение перематываемого материала по висоте (ширине) отматываемой бухты/катушки. Порядок проведения отмотки с помощью станка МПК 0,6-0,5-30ПМ2 : исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 20 и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел, каретку раскладчика и закрепляется на приёмной технологическом барабане (или на катушке, установленной на него). С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. Шаг раскладки выставляется на каретке раскладчика. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана. Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
