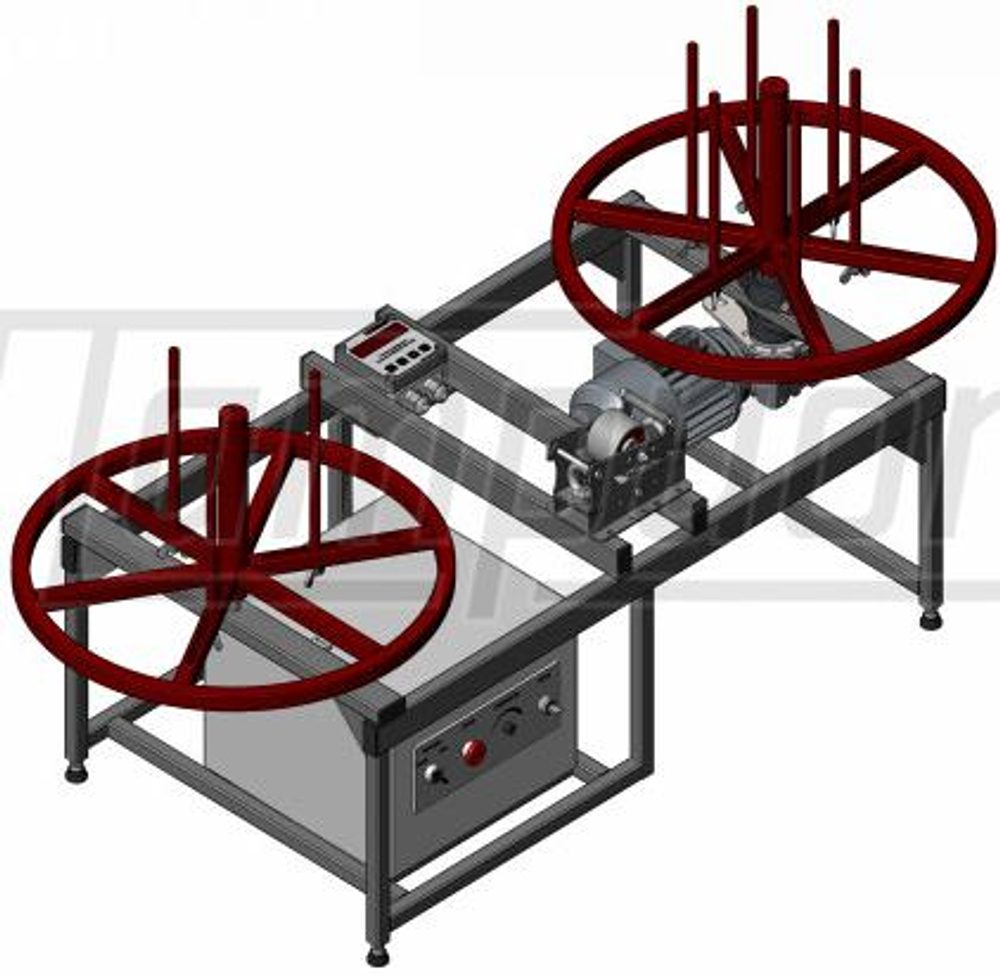

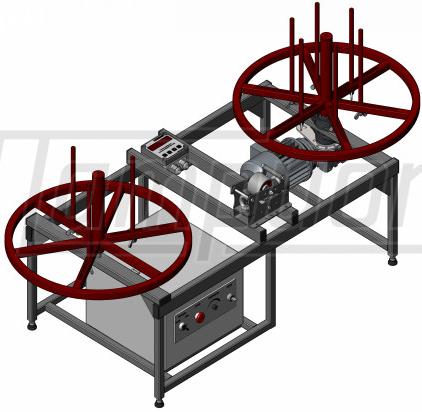

Станок для перемотки кабеля МПК 0,5-30ПМ

Отмоточный станок МПК 0,5-30ПМ - аналог отмоточного станка МПК 0,5-30П Патриот и отличается конструкцией приёмного барабана с 6 раздвижными спицами, позволяющего изменять внутренний диаметр формируемой бухты. Отмотчик МПК 0,5-30ПМ позволяет производить мерную отмотку кабеля и провода диаметром до 20 мм с кабельных бухт и катушек диаметром до 500 мм и массой до 30 кг. Устройство перемотки кабеля МПК 0,5-30ПМ состоит из следующих основных частей: усиленная сварная рама на регулируемых винтовых опорах (ножках), подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 20 Патриот, приёмный технологический барабан с регулируемой шейкой и электропривод на базе червячного мотор-редуктора и преобразователя частоты. Порядок проведения отмотки с помощью станка МПК 0,5-30П : исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 20 Патриот и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на приёмной технологическом барабане. С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана. Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
