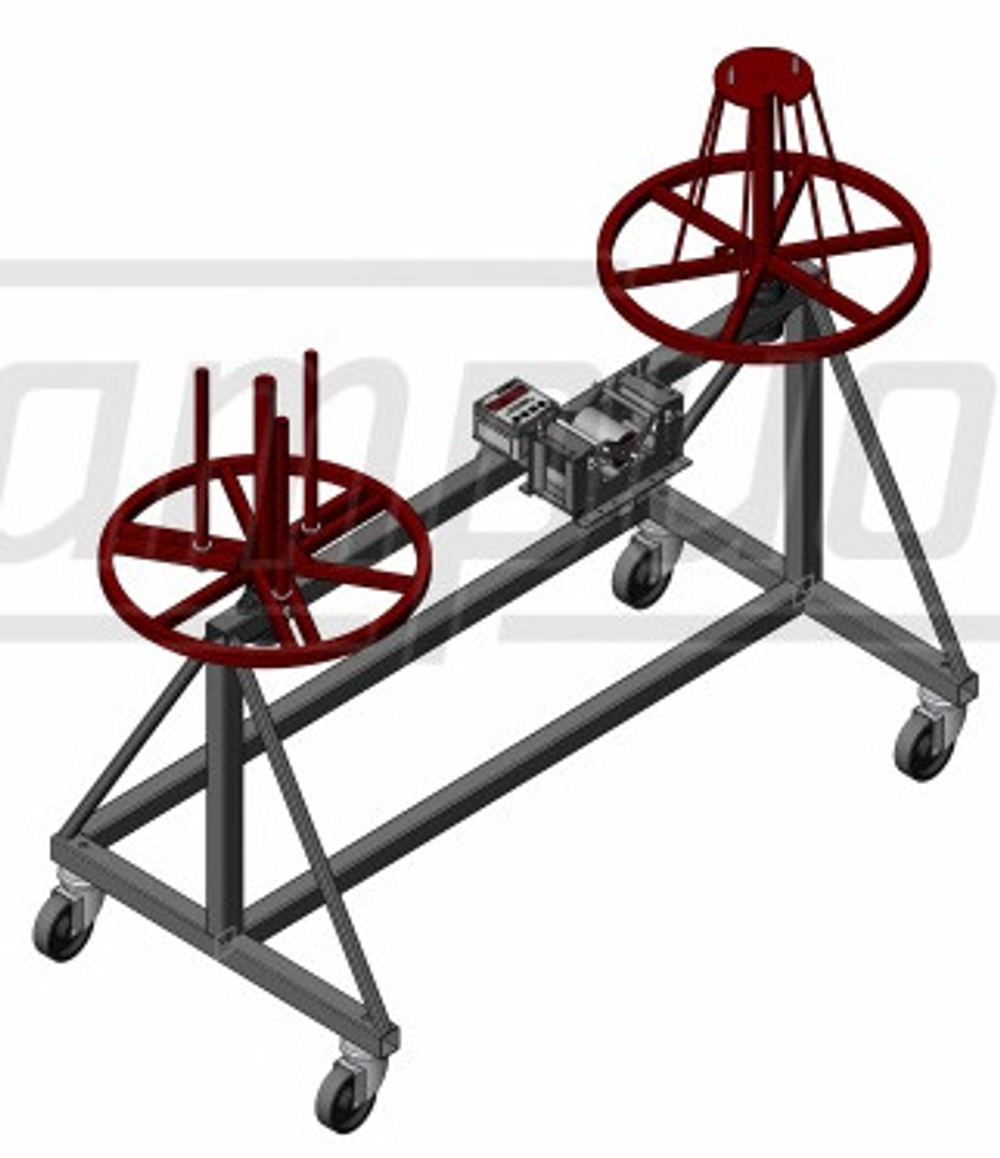

Станок для перемотки кабеля МПК 0,5-100РКМ1

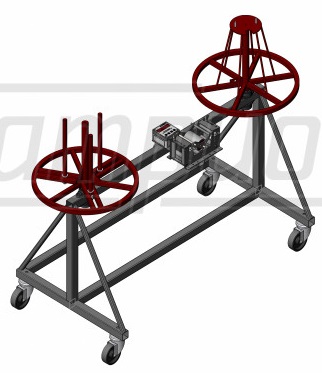

Отмоточный станок МПК 0,5-100РКМ1 - усиленная версия отмоточного станка МПК 0,5-30РК и предназначен для работы с бухтами массой до 100 кг. Благодаря высокой раме на поворотных колёсных опорах с тормозными механизмами нет необходимости в выделении стационарного рабочего места и стола, т.к. станок легко перемещается к зоне проведения отмоточных работ. Отмотчик МПК 0,5-100РКМ1 на колёсах позволяет производить мерную отмотку кабеля и провода диаметром до 40 мм с кабельных бухт и катушек диаметром до 500 мм и массой до 100 кг. Устройство перемотки кабеля МПК 0,5-100РКМ1 состоит из следующих основных частей: мощная сварная рама, подающий технологический барабан с раздвижной шейкой, измеритель длины кабеля МИД 40 Патриот, приёмный технологический барабан с верхней прижимной крышкой, поворотные колёсные опоры с тормозными механизмами. Порядок проведения отмотки с помощью станка МПК 0,5-100РКМ1 : исходная бухта кабеля устанавливается на подающий технологический барабан свободным концом по направлению к измерителю МИД 40 Патриот и центруется с помощью раздвижных спиц технологического барабана, далее кабель протягивается через измерительный узел и закрепляется на приёмной технологическом барабане. Вращая приёмный технологический барабан производим перемотку кабеля, на счётчике отображается отмотанная длина. Для съёма готовой бухты достаточно сложить ручку приёмного технологического барабана. Для отмотки кабеля с катушки достаточно снять раздвижные спицы подающего технологического барабана. Дискретность счёта в базовом исполнении составляет 0, 1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0, 2%.
