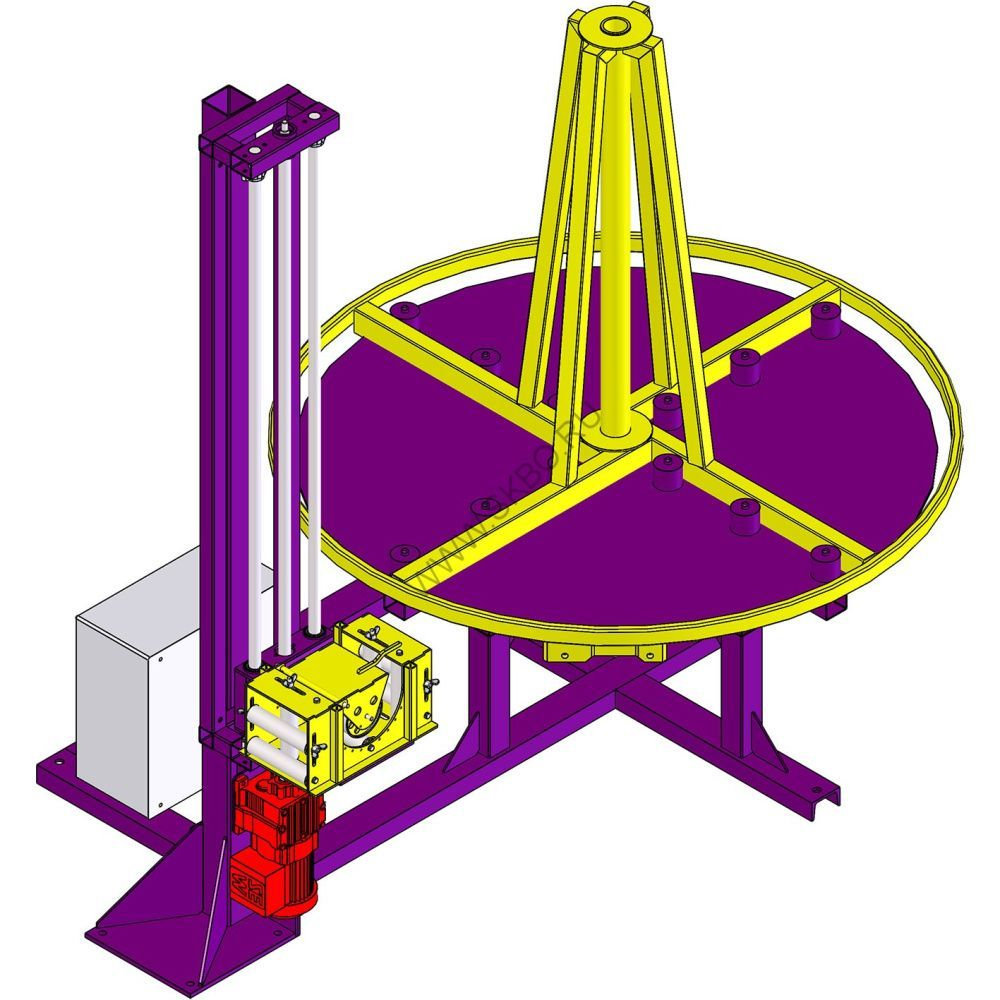

Станок для намотки каната на барабан и в бухту МНТБ 1,4-2Р

Станки МНТБ 1,4-2А и МНТБ 1,4-2Р - полуавтоматические устройства, предназначенные для мерной намотки стального каната, троса и прочих длинномерных материалов на барабан и, при установке конического технологического барабана, в бухту. Намоточные станки позволяют перематывать материал диаметром 1-70 мм (рекомендуемый диаметр для стального каната 3-40 мм) на тросовый барабан до №14 по ГОСТ 11127-78 или в бухту диаметром до 1400 мм.массой до 2т. Станки для перемотки троса МНТБ 1,4-2А и МНТБ 1,4-2Р отличаются типом раскладчика: на станок для намотки троса МНТБ 1,4-2А устанавливается автоматический раскладчик, на МНТБ 1,4-2Р - ручной. Для облегчения раскладки на ручной укладчик троса устанавливается противовес. В стандартной комплектации намоточного станка МНТБ 1,4-2А и МНТБ 1,4-2Р конический технологический барабан не поставляется. К основными отличительными особенностям станка для перемотки стального каната МНТБ 1,4-2Р от станков для работы с кабелем можно отнести следующие: - усиленная конструкция рамы, -усиленная конструкция технологического барабана, -мотор-редуктор с увеличенным крутящим моментом и запасом прочности, -измеритель длины троса ИДТ 40, Станок МНТБ 1,4-2Р состоит из следующих основных узлов: сварная рама, сварной технологический барабан, электропривод на базе червячного мотор-редуктора с управлением от преобразователя частоты, ручной раскладчик троса с противовесом и измеритель длины ИДТ 40. В качестве дополнительной опции отмоточный станок может комплектоваться конусным технологическим барабаном для отмотки троса в бухты (бескаркасные мотки). Порядок проведения отмотки с помощью устройства перемотки кабеля МНТБ 1,4-2Т : отматываемый материал пропускается через механическую часть измерителя длины ИДТ 40, установленную на каретке раскладчика и фиксируется на барабане, установленном на вращающемся столе (технологическом барабане), с помощью кнопок, расположенных на пульте управления, запускается привод станка и скорость отмотки. С помощью ручного раскладчика троса производится равномерная раскладка материала по ширине (высоте) катушки. По достижению заданной длины отмотки привод останавливается (с помощью кнопки "Стоп" или самостоятельно при задании длины на счётчике), материал отрезается. Снятие катушки происходит путём её подъёма вверх.
