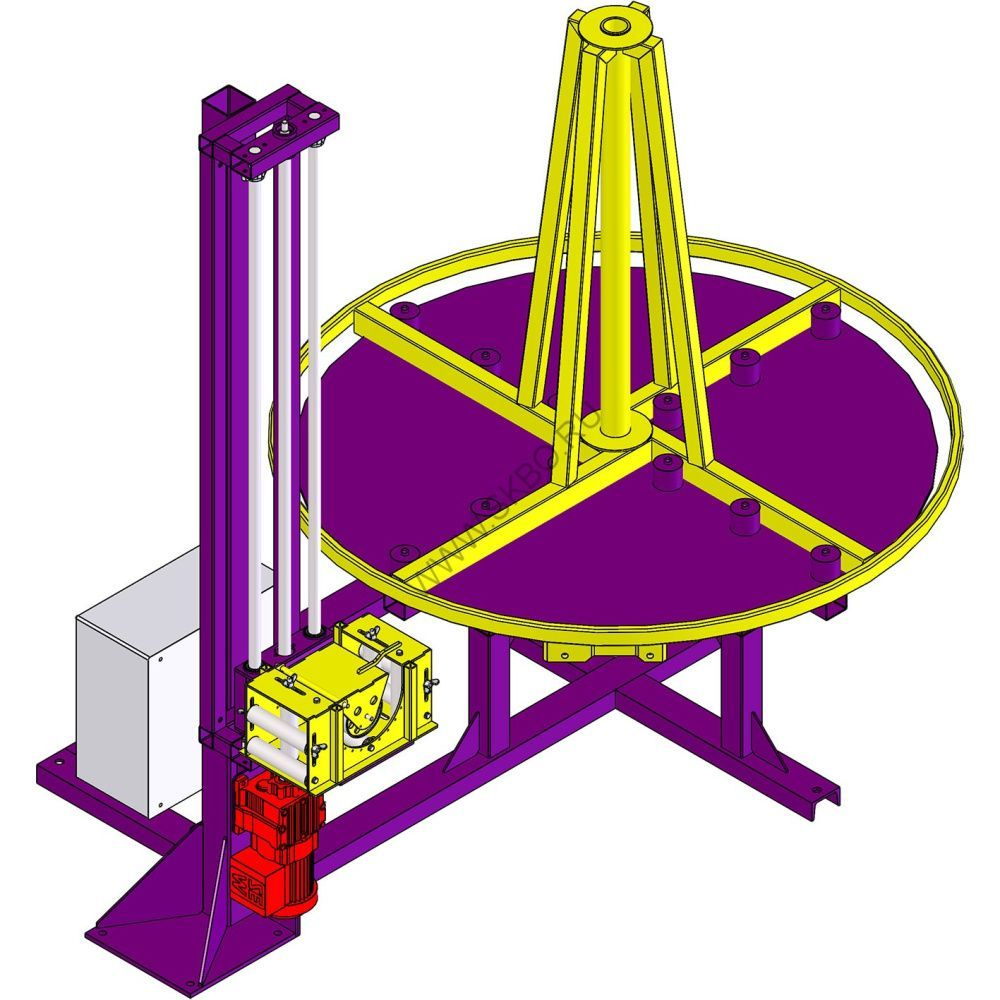

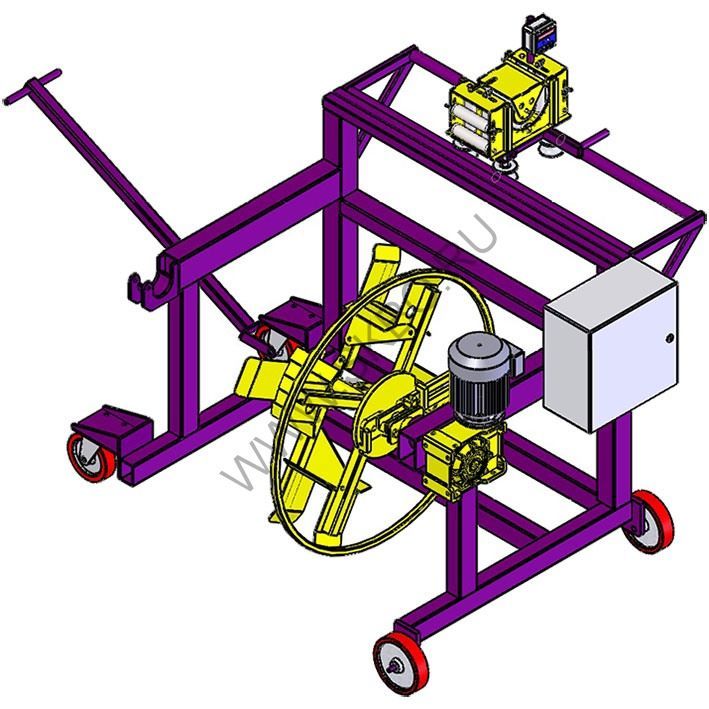

Станок для намотки каната на барабан и в бухту МНТБ 1,4-2А

Станки МНТБ 1,4-2А и МНТБ 1,4-2Р - полуавтоматические устройства, предназначенные для мерной намотки стального каната, троса и прочих длинномерных материалов на барабан и, при установке конического технологического барабана, в бухту. Намоточные станки позволяют перематывать материал диаметром 1-70 мм (рекомендуемый диаметр для стального каната 3-40 мм) на тросовый барабан до №14 по ГОСТ 11127-78 или в бухту диаметром до 1400 мм.массой до 2т. Станки для перемотки троса МНТБ 1,4-2А и МНТБ 1,4-2Р отличаются типом раскладчика: на станок для намотки троса МНТБ 1,4-2А устанавливается автоматический раскладчик, на МНТБ 1,4-2Р - ручной. Для облегчения раскладки на ручной укладчик троса устанавливается противовес. В стандартной комплектации намоточного станка МНТБ 1,4-2А и МНТБ 1,4-2Р конический технологический барабан не поставляется. К основными отличительными особенностям станка для перемотки стального каната МНТБ 1, 4-2А от станков для работы с кабелем можно отнести следующие: - усиленная конструкция рамы, -усиленная конструкция технологического барабана, -мотор-редуктор с увеличенным крутящим моментом и запасом прочности, -измеритель длины троса ИДТ 40, -вертикальное расположение технологического барабана для удобной установки катушки с помощью крана, погрузчика и другой грузоподъёмной техники. Станок МНТБ 1, 4-2А Патриот состоит из следующих основных узлов: сварная рама, сварной технологический барабан, электропривод на базе червячного мотор-редуктора с управлением от преобразователя частоты, полуавтоматический раскладочный механизм и измеритель длины ИДТ 40 Патриот. В качестве дополнительной опции отмоточный станок может комплектоваться конусным технологическим барабаном для отмотки троса в бухты (бескаркасные мотки). Порядок проведения отмотки с помощью устройства перемотки кабеля МНТБ 1, 4-2А Патриот: отматываемый материал пропускается через механическую часть измерителя длины ИДТ 40 Патриот, установленную на каретке раскладчика и фиксируется на барабане, установленном на вращающемся столе (технологическом барабане), с помощью кнопок, расположенных на пульте управления, запускается привод станка и раскладчика и выставляются скорость отмотки и шаг раскладки. По достижению заданной длины отмотки привод останавливается (с помощью кнопки "Стоп" или самостоятельно при задании длины на счётчике), материал отрезается. Снятие катушки происходит путём её подъёма вверх.
