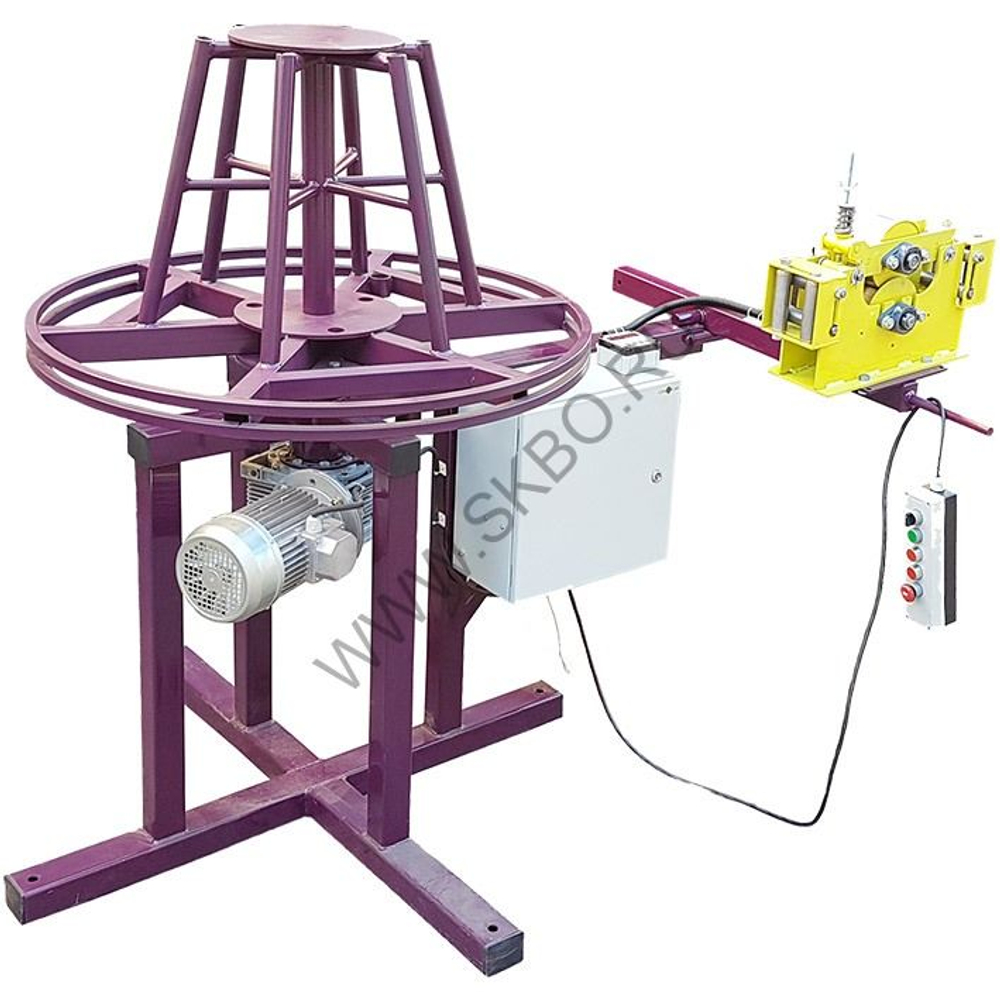

Станок для намотки кабеля в бухту МНТ 1-1

Станок (устройство) для намотки стального троса (каната, кабеля) в бухту МНТ 1-1 предназначен для намотки троса (каната) диаметром 5-40 мм в бухту с измерением длины. Станок для намотки троса (каната, кабеля) в бухту МНТ 1-1 формирует бухты диаметром до 1000 мм, высотой 400мм и массой до 1000 кг. Станок для намотки (перемотки, отмотки) троса (каната) в бухту МНТ 1-1 состоит из рамы, технологического барабана с электроприводом и измерителя длины троса, кабеля, провода типа МИД 70 с электронным счётчиком. Погрешность измерения длины не превышает 1%, дискретность счёта 0,1 м. Станок для перемотки троса (стального каната) в бухту МНТ 1-1 оснащается системой плавной регулировки скорости и функцией предварительной установки наматываемой длины. Станок комплектуется ручным раскладчиком кабеля. Также можем предложить станки для намотки (перемотки) троса в бухту с размерами технологических барабанов, отличными от стандартного. Станок для намотки троса (каната, кабеля) в бухту может быть выполнен с измерителями длины кабеля МИД 20, МИД 40 или МИД 70. Станок МНТ 1-1 состоит из следующих основных узлов: сварная рама, сварной технологический барабан, электропривод на базе червячного мотор-редуктора с управлением от преобразователя частоты, ручной раскладочный механизм и измеритель длины ИДТ 40 Патриот. К основными отличительными особенностям станка для перемотки стального каната МНТ 1-1 от станков для работы с кабелем можно отнести следующие: - усиленная конструкция рамы, -усиленная конструкция технологического барабана, -мотор-редуктор с увеличенным крутящим моментом и запасом прочности, -измеритель длины троса ИДТ 40, -вертикальное расположение технологического барабана, что позволяет снимать отмотанный канат с помощью крана, погрузчика и другой грузоподъёмной техники. Порядок проведения отмотки с помощью устройства перемотки кабеля МНТ 1-1: отматываемый материал пропускается через механическую часть измерителя длины ИДТ 40 Патриот, установленную на поворотной балке и фиксируется на технологическом барабане, с помощью кнопок, расположенных на пульте управления, запускается привод станка и выставляется скорость отмотки. По достижению заданной длины отмотки привод останавливается (с помощью кнопки "Стоп" или самостоятельно при задании длины на счётчике), материал отрезается. Снятие материала происходит путём подъёма отмотанного материала вверх.
