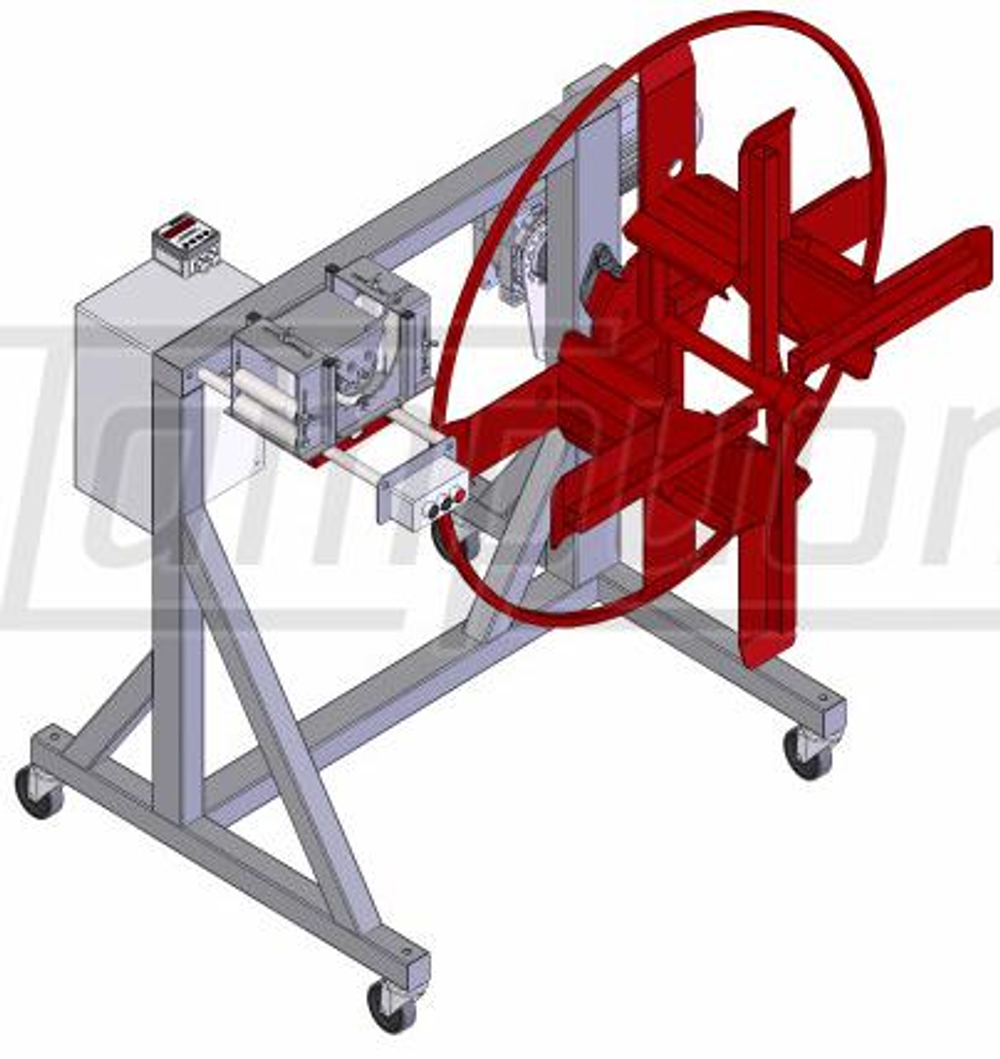

Станок для намотки кабеля в бухту МНК 1,2-0,3П

Станок МНК 1, 2-0,3П - самый большой бухтовщик из стандартно выпускаемых компанией Опытный завод "Патриот" Устройство перемотки кабеля МНК 1, 2-0,3П позволяет производить мерные отмотки кабельно-проводниковой продукции (кабеля, провода), троса, стального каната и прочих длинномерных материалов в бухты диаметром до 1200 мм и массой до 300 кг. Благодаря наличию колёсных опор с тормозными механизмами, станок легко перемещать по территории склада или к месту проведения отмотки. Ручной раскладчик кабеля обеспечивает возможность равномерной раскладки материала по ширине технологического барабана, позволяя формировать бухты (мотки) с хорошей плотностью намотки и отличным товарным видом. В стандартном исполнении станок МПК 1, 2-0,3П Патриот комплектуется измерителем длины МИД 70М Патриот и позволяет производить мерную отмотку и перемотку материала диаметром 1-70 мм. По желанию заказчика измеритель длины МИД 70М Патриот может быть заменен на измеритель МИД 100 Патриот. Станок МНК 1, 2-0,3П Патриот состоит из следующих основных узлов: сварная рама на колёсных опорах, складной технологический барабан, электропривод на базе червячного мотор-редуктора с управлением от преобразователя частоты, ручной раскладочный механизм и измеритель длины МИД 70М Патриот. Порядок проведения отмотки с помощью устройства перемотки кабеля МНК 1, 2-0,3П Патриот: отматываемый материал пропускается через механическую часть измерителя длины МИД 70М Патриот, установленную на каретке ручного раскладчика и фиксируется на складном технологическом барабане, с помощью кнопок, расположенных на пульте управления, запускается привод станка и выставляется скорость отмотки. По достижению заданной длины отмотки привод останавливается (с помощью кнопки "Стоп" или самостоятельно при задании длины на счётчике), материал отрезается. Снятие материала происходит путём складывания технологического барабана.
