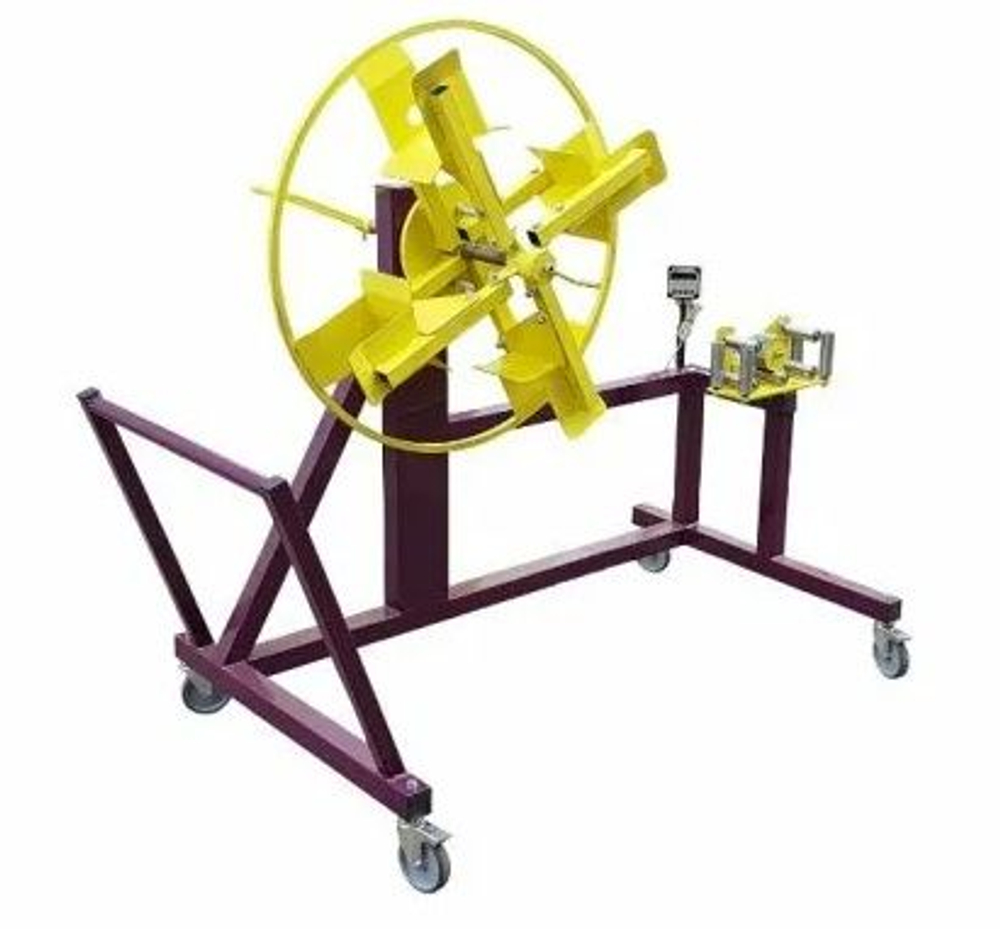

Станок для намотки кабеля в бухту МНК 1-0,3Р

Станок МНК 1-0,3Р представляет собой ручное устройство для намотки кабеля, провода или троса в бухту с одновременным измерением длины. Станок для намотки кабеля в бухту МНК 1-0,3Р представляет собой конструкцию, состоящую из рамы, установленной на колёсных опорах, складного технологического барабана для формирования бухт и измерителя длины кабеля МИД 70 (возможна установка других моделей измерителя). В стандартной комплектации, станок поставляется со складным технологическим барабаном, позволяющим намотку кабеля в бухты шириной 200 мм, внутренним диаметром 600 мм и наружным - 1000 мм. Однако конструкция бухтовщика предоставляет возможность быстрого съёма технологического барабана, таким образом, станок может использоваться с несколькими технологическими барабанами, позволяя формировать бухты практически любого размера в рамках максимальной грузоподъёмности станка. Устройство для намотки кабеля МНК 1-0,3Р подразумевает работу на нём одного человека, поэтому раскладчик кабеля в стандартном исполнении станка не предусматривается, хотя он может быть установлен как опция. Станок поставляется с измерителем длины кабеля МИД 70, имеющим регулируемое проходное окно 70х70мм, таким образом, станок позволяет производить намотку кабеля, провода, троса и любых других длинномерных материалов диаметром до 70 мм или с поперечным сечением, не превышающим 70х70 мм. В большинстве случаев, максимальный диаметр наматываемого кабеля определяется не проходным окном измерителя длины, а минимальным допустимым радиусом изгиба кабеля и его жёсткостью. Счётчик метража МИД 70 это не единственное решение измерительного узла, устанавливаемого на станок, устройство можно также использовать с другими измерителями длины кабеля, например МИД 20 или МИД 40.
