Станок МНК 25-7ФР - перемоточный станок среднего класса, предназначенный для проведения мерных отмоток кабеля, провода, стального каната на кабельный барабан. Оснащён ручным укладчиком кабеля. Станок позволяет выполнять намотку на кабельные барабаны диаметром 800-2500 мм и массой до 7000 кг (брутто). Привод увеличенной мощности позволяет разматывать кабель с барабанов массой до 10000 кг. Для отмотки кабеля в бухты (бескаркасные мотки) следует использовать дополнительные технологические барабаны.

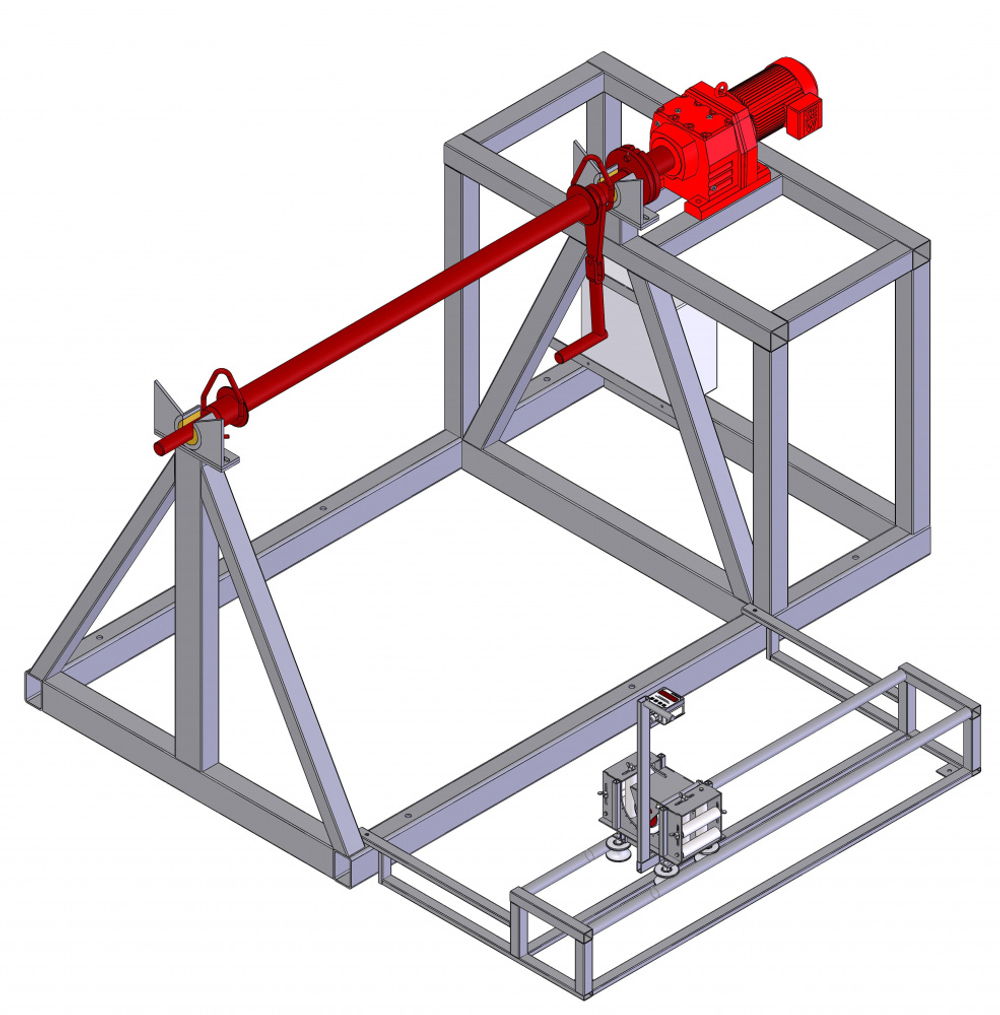

Станок состоит из мощной стальной рамы, выполненной из толстостенной профильной трубы, оси для отмотки на кабельные барабаны, ручного раскладчика кабеля с установленным на нём измерителем длины МИД 70М и электропривода с управлением на базе преобразователя частоты.
Установка и снятие барабана производится с помощью грузоподъёмной техники: кран, кран-балка, погрузчик.
Раскладка кабеля по ширине катушки осуществляется с помощью ручного раскладчика. На подвижной каретке кабельного раскладчика установлен измеритель длины кабеля МИД 70М.
Порядок проведения отмотки на кабельный барабан: в осевое отверстие кабельного барабан вставляется ось и закрепляется подщимным башмаком; с помощью грузоподъёмной техники ось с барабаном устанавливаются в ложементы; свободный конец кабеля пропускается через измерительный узел МИД 70М и закрепляется на щеке кабельного барабана; на счётчике может быть задана требуемая длина отмотки для остановки станка в автоматическом режиме; запускаются привод вращения кабельного барабана, с помощью кнопок на пульте управления задается скорость перемотки, с помощью ручного раскладчика кабеля производится равномерная раскладка перематываемого материала по ширине катушки или технологического барабана. При достижении требуемой длины отмотки привод останавливается (с помощью кнопки СТОП или в автоматическом режиме), кабель обрезается, кабельный барабан вместе с осью снимается со станка, ось вынимается.
