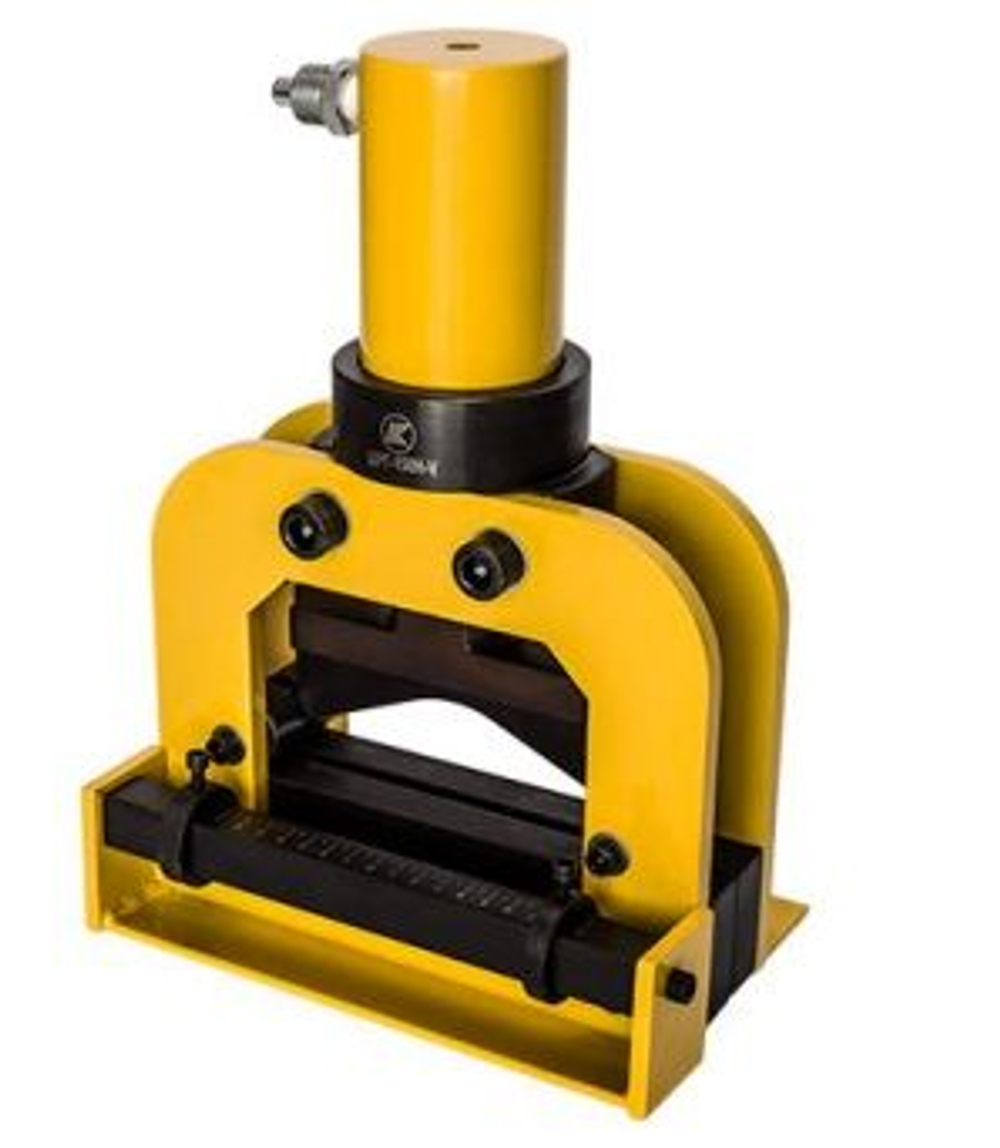

Шинорез ШРГ-200Н-V

Шинорез гидравлический ШРГ-200Н-V предназначен для поперечной резки токопроводящих медных или алюминиевых шин. Шинорез поставляется без гидравлического насоса! В качестве привода шинореза можно использовать любой ручной гидравлический насос с давлением до 70 МПа или электрические маслостанции одинарного действия с ручным или электромагнитным управлением. Гидравлический шинорез ШРГ-200Н-V состоит из сварного основания, неподвижного нижнего ножа, гидроцилиндра с закрепленным на штоке подвижным верхним V-образным ножом. На основании шинореза имеется линейка для позиционирования шины и два подвижных упора для настройки ширины отрезаемой шины. Гидроцилиндр одностороннего действия с пружинным возвратом штока может работать совместно с гидравлическим насосом с давлением до 700 бар. С шинорезом возможно использовать ручной гидравлический насос или маслостанцию с педалью. 2. ПРИНЦИП РАБОТЫ 1. Подключите рукав высокого давления с БРС к шинорезу и к маслостанции / гидравлическому насосу. Если ответная часть БРС на шинорезе не соответствует БРС на рукаве высокого давления ручного насоса или маслостанции, то потребуется ее заменить. Если маслостанция используемая с шинорезом имеет рабочее давление более 700 бар, то необходимо понизить предельное давление станции. 2. Проверьте работу шинореза на холостом ходу, затем сбросьте давление в системе. 3. После возврата штока разместите шину в рабочем пространстве максимально близко к оси гидроцилиндра и отрегулируйте винт упора по вертикали так, чтобы отрезаемая шина находилась горизонтально. Произведите рез шины, сбросьте давление в системе. Подвижный нож под действием пружины вернется в исходное верхнее положение. 13. Используемое масло: И-8А, И-12А, И-20А, ВМГЗ (подбирается в соответствии с рекомендациями к приводному насосу / маслостанции) 14. Отверстие в гидроцилиндре (куда ввинчена ответная часть БРС для подключения насоса) имеет коническую резьбу 3/8"
