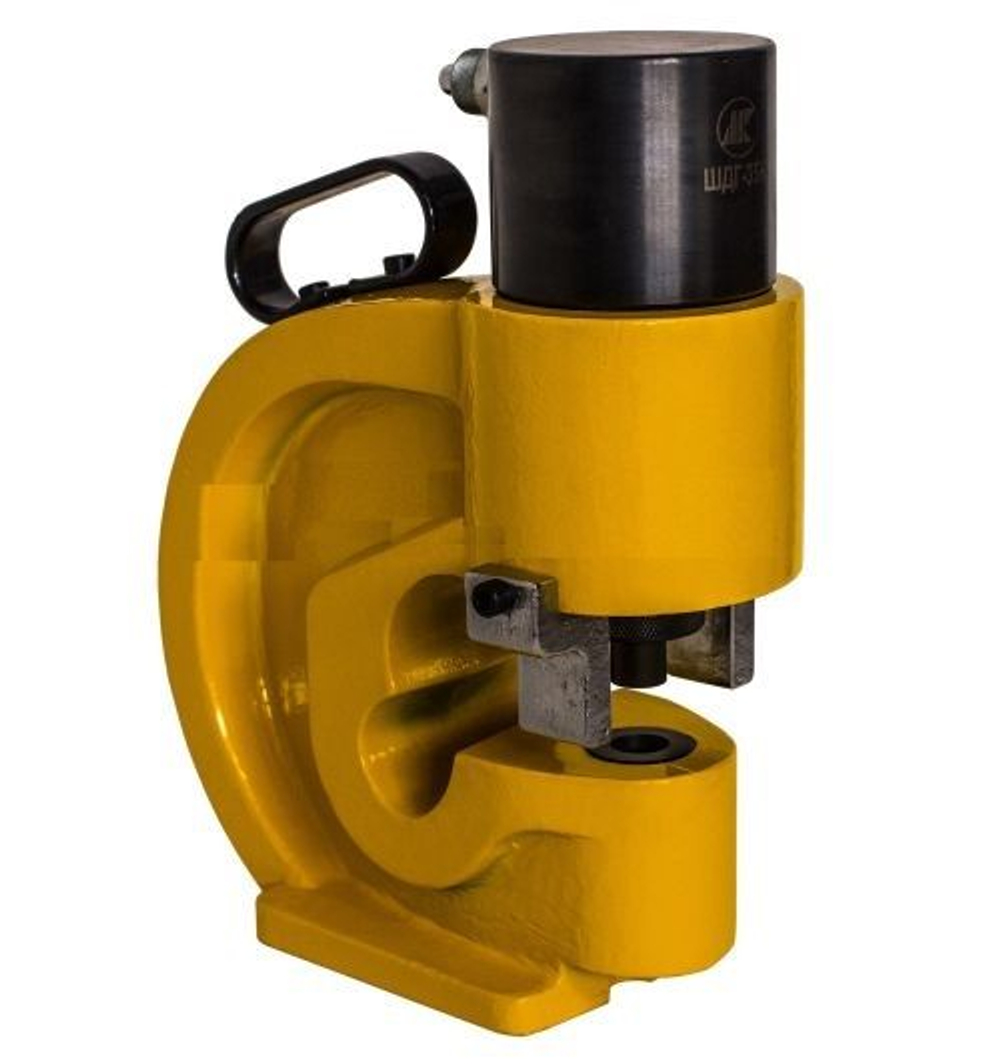

Шинодыр ШДГ-35Н

Гидравлический шинодыр с выносным насосом ШДГ-35Н предназначен для перфорирования отверстий в медных или алюминиевых токопроводящих шинах, стальных листах и балках. В качестве привода шинодыров ШДГ-31Н, ШДГ-35Н можно использовать любой ручной гидравлический насос с давлением до 70 МПа или электрические маслостанции одностороннего действия с ручным или электромагнитным управлением. От мощности двигателя маслостанции зависит скорость выдвижения штока шинодыра, т.е. время прошивания отверстия. Обычно для привода шинодыров используют маслостанции с электродвигателем мощностью 750 Вт (это примерно в три раза быстрее, чем хороший ручной насос), например маслостанция МГС 700-0.8П-Э-1. При очень большом объеме работ можно использовать маслостанции с мощностью двигателя 1.5, 2.2, 3 КВт. 2. УСТРОЙСТВО ГИДРАВЛИЧЕСКОГО ШИНОДЫРА Гидравлический шинодыр ШДГ-35Н состоит из литого корпуса, гидроцилиндра с рукояткой для переноски. На шток гидроцилиндра шинодыра устанавливаются и закрепляются с помощью гайки сменные насадки для перфорирования отверстий различного диаметра (11.1мм, 14.3мм, 17.5мм, 20.6мм). Гидроцилиндр одностороннего действия с пружинным возвратом штока может работать совместно с гидравлическим насосом с давлением до 700бар. В верхней части гидроцилиндра шинодыра установлена ответная часть БРС для подключения к маслостанции или ручному гидравлическому насосу. С шинодыром можно использовать маслостанцию с ручным управлением, с педалью или маслостанцию с пультом. 3. ПРИНЦИП РАБОТЫ ШИНОДЫРА 1. Подключите рукав высокого давления с БРС к шинодыру и к маслостанции / гидравлическому насосу. Если ответная часть БРС на шинодыре не соответствует БРС на рукаве высокого давления ручного насоса или маслостанции, то потребуется ее заменить. Если маслостанция используемая с шинодыром имеет рабочее давление более 700 бар, то необходимо понизить предельное давление гидравлической станции. 2. Установите сменную насадку требуемого диаметра на шток шинодыра и надежно закрепите ее специальной гайкой. 3. Проверьте работу шинодыра на холостом ходу, затем сбросьте давление в системе. 3. После возврата штока разместите обрабатываемую полосу в рабочем пространстве шинодыра. Произведите перфорацию шины / листа / полосы, сбросьте давление в системе. Шток под действием пружины вернется в исходное верхнее положение. При перфорации тонких электротехнических шин или листов во время возврата штока между шиной и упорами шинодыра следует поместить специальную скобу (входит в комплект шинодыра).
