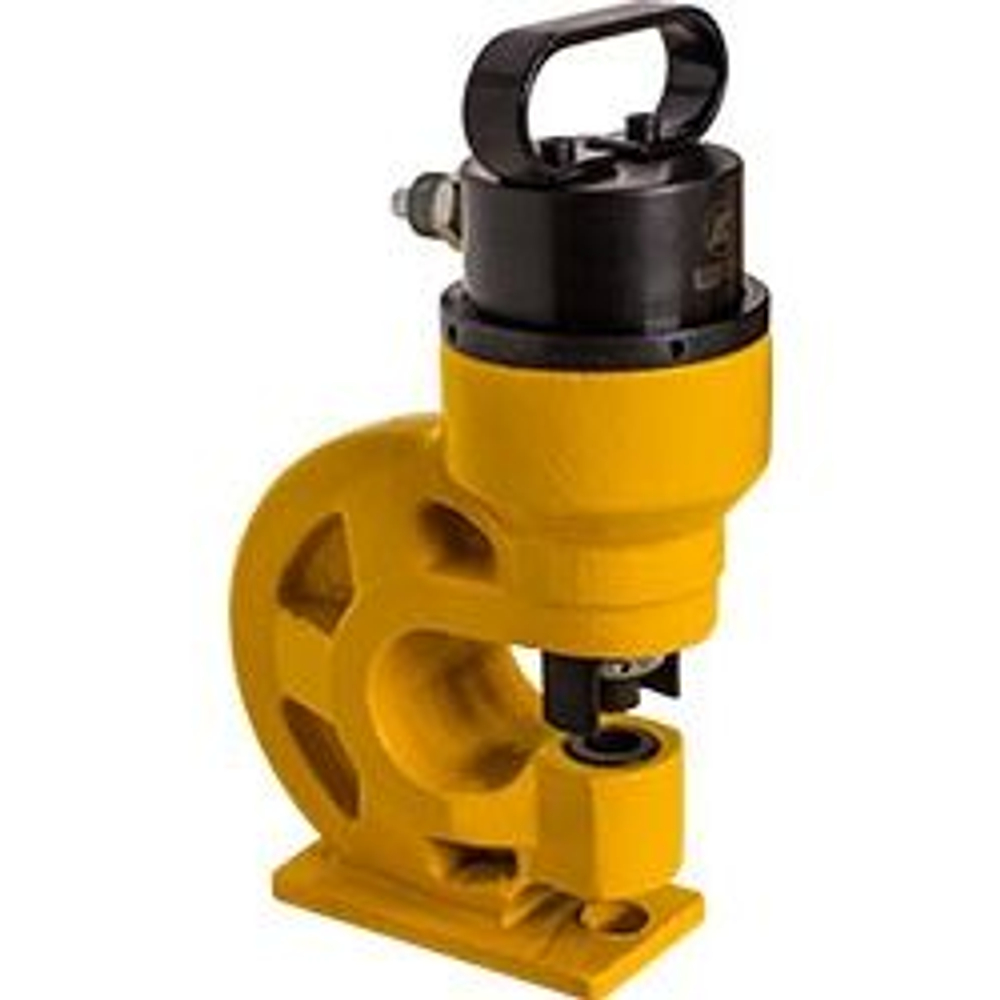

Шинодыр ШДГ-31Н

Станок гидравлический с внешним насосом ШДГ-31Н предназначен для перфорации отверстий в медных или алюминиевых токопроводящих шинах, стальных листах и балках. Шинодыр поставляется без гидравлического насоса! В качестве привода шинодыра можно использовать любой ручной гидравлический насос с давлением до 70 МПа или электрические маслостанции одинарного действия с ручным или электромагнитным управлением. 2. УСТРОЙСТВО ГИДРАВЛИЧЕСКОГО ШИНОДЫРА Гидравлический шинодыр ШДГ-31Н состоит из литого корпуса, гидроцилиндра с рукояткой для переноски. На шток гидроцилиндра шинодыра устанавливаются сменные насадки для прошивки отверстий различного диаметра (11.1мм, 14.3мм, 17.5мм, 20.6мм). Гидроцилиндр одностороннего действия с пружинным возвратом штока может работать совместно с гидравлическим насосом с давлением до 700бар. На гидроцилиндре установлена ответная часть БРС. С шинодыром можно использовать ручной гидравлический насос, маслостанцию с ручным управлением или маслостанцию с педалью. 3. ПРИНЦИП РАБОТЫ ШИНОДЫРА 1. Подключите рукав высокого давления с БРС к шинодыру и к маслостанции / гидравлическому насосу. Если ответная часть БРС на шинодыре не соответствует БРС на рукаве высокого давления ручного насоса или маслостанции, то потребуется ее заменить. Если маслостанция используемая с шинодыром имеет рабочее давление более 700 бар, то необходимо понизить предельное давление насосной станции. 2. Установите сменную насадку требуемого диаметра на шток шинодыра и надежно закрепите ее специальным ключом. 3. Проверьте работу шинодыра на холостом ходу, затем сбросьте давление в системе. 3. После возврата штока разместите обрабатываемую деталь в рабочем пространстве. Произведите перфорацию шины / листа / полосы, сбросьте давление в системе. Шток под действием пружины вернется в исходное верхнее положение. При перфорации тонких электротехнических шин или листов во время возврата штока между шиной и упорами шинодыра следует поместить специальную скобу (входит в комплект шинодыра).
