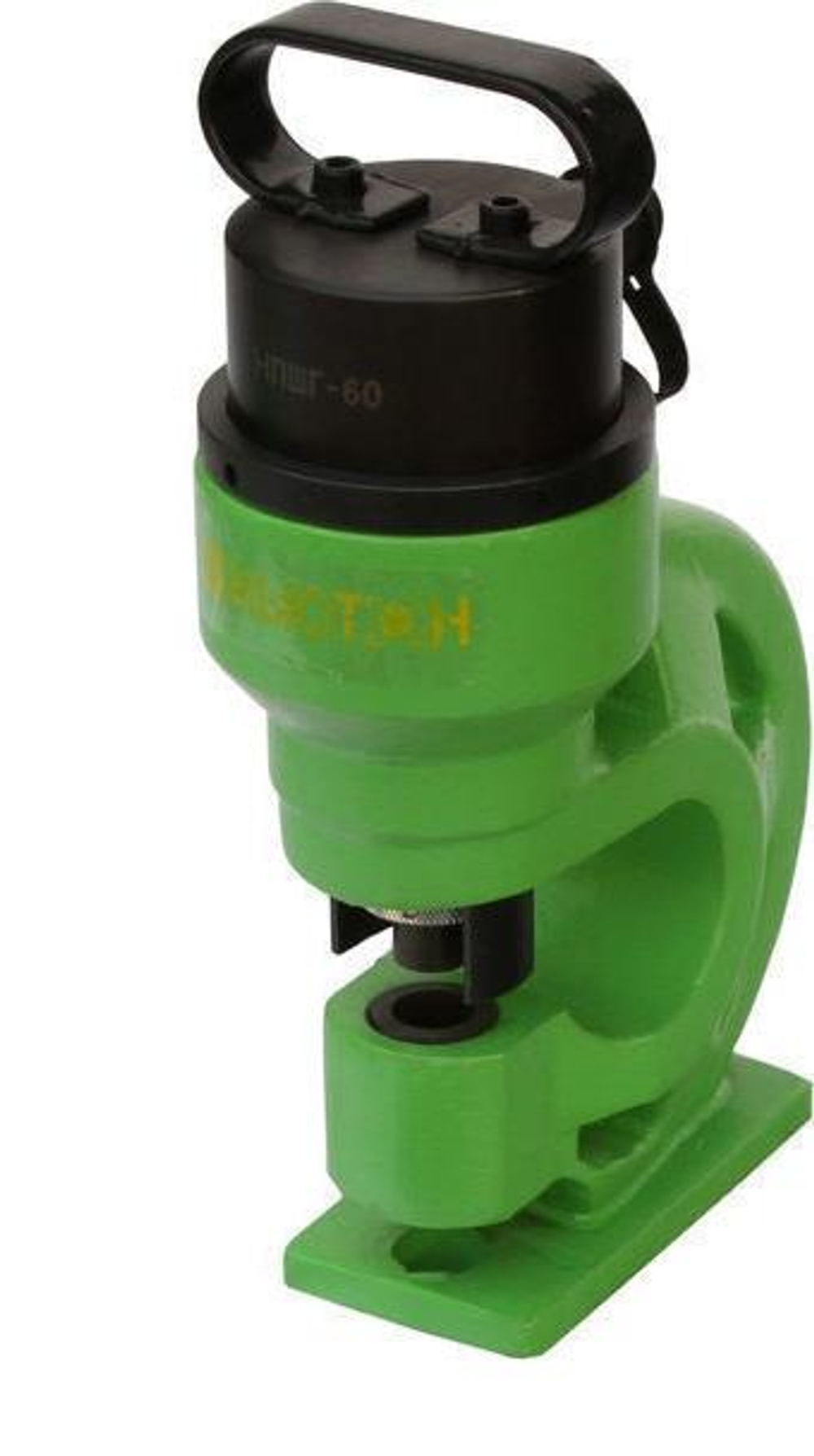

Шинодыр НПШГ-60

Перфоратор шин гидравлический НПШГ-60 (-70) предназначен для перфорирования медных и алюминиевых электротехнических шин толщиной до 10 (12) мм, и стальных пластин толщиной до 6 (8) мм с помощью сменных насадок и подключаемой помпы. 4.УСТРОЙСТВО И ПРИНЦИП РАБОТЫ Перфоратор шин гидравлический состоит из стакана, полумуфты НМБР, станины. Внутри стакана смонтирован рабочий поршень с манжетой и пружина для возврата поршня в исходное положение. В стакан ввернута полумуфта быстроразъемного соединения (НМБР). Масло под давлением через полумуфту НМБР попадает в стакан и приводит в движение рабочий поршень. Поршень начинает двигаться и сжимает возвратную пружину. Подвижный пуансон входит в матрицу и пробивает отверстие в шине. При падении давления пружина толкает поршень вверх и он принимает свое начальное положение. Совместимость с гидравлическими помпами: Помпа гидравлическая ножная НПГН-800, помпа гидравлическая ручная НПГР-700А, НПГР-700С, станция гидравлическая бензиновая НСГ-22, станция гидравлическая электрическая НСГЭ-630, НСГЭ-630М. 5.ПОРЯДОК РАБОТЫ 5.1..Подсоединить к перфоратору гидравлическую помпу с подходящими параметрами. Соединить вместе перфоратор и помпу через гидравлический шланг. 2.Завернуть полумуфту НМБР до упора. 3.Выбрать насадки (матрицу и пуансон) в соответствии с диаметром желаемогоотверстия. 4.Зафиксировать насадки на посадочные местах. 5.Учстановить шину между матрицей и пуансоном. 6.Подать давление в систему. 7.Произвести перфорирование до полного пробивания пуансоном шины. 8.Установить съемный ключ над пуансоном чтобы освободить его после отключенияподачи давления. 9.Плавно уменьшить давление. При этом поршень возвращается в исходноеположение. 10.Осоеденить пуансон от шины при помощи съемного ключа.
