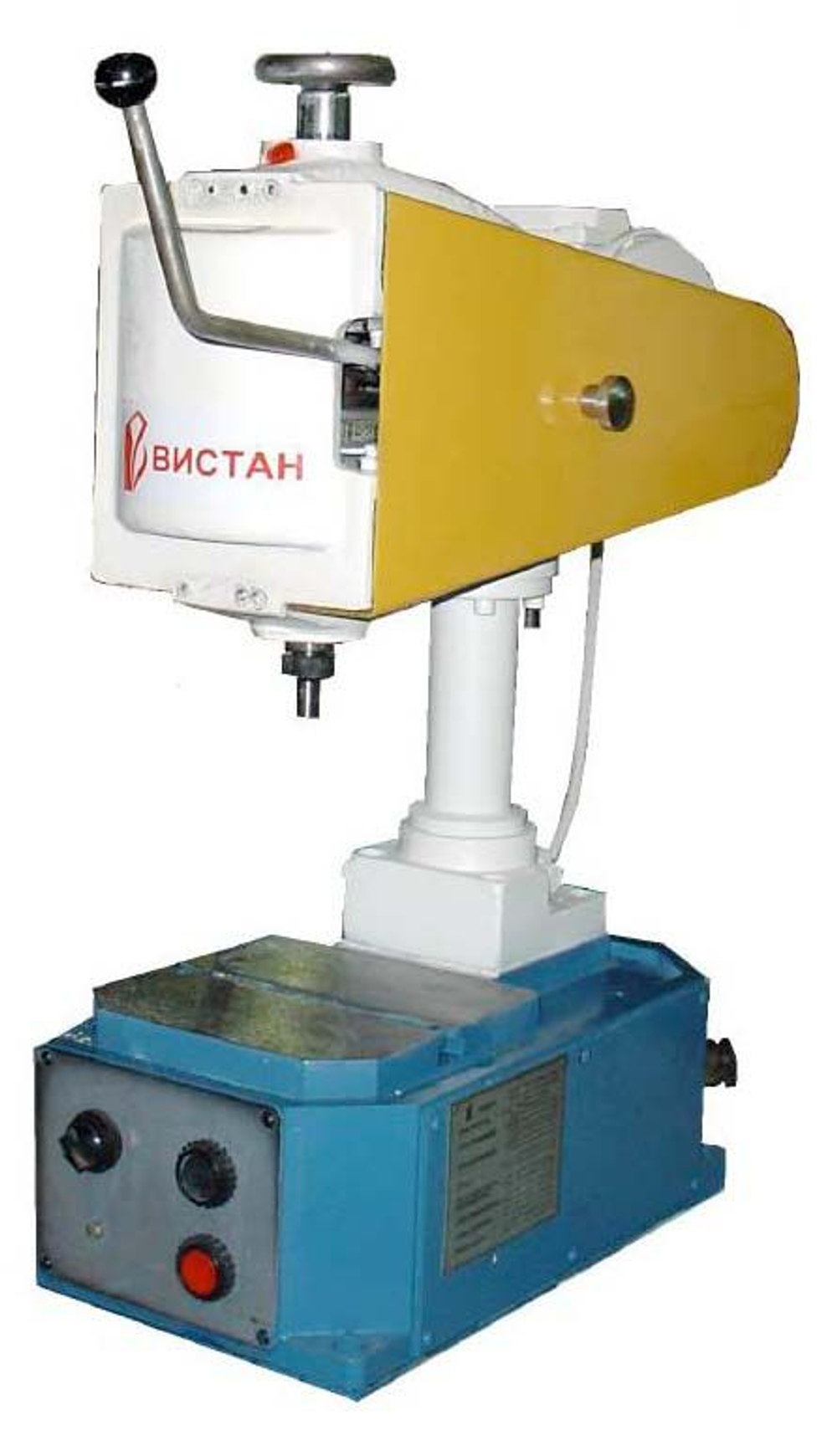

Резьбонарезной станок ВСН-12

Настольный сверлильный резьбонарезной станок ВСН-12 - резьбонарезной станок, который предназначен для нарезания правозаходних метрических резьб машинно-ручными метчиками в условиях индивидуального пользования. Особенности: Уникальная резьбонарезная головка с приводом одним клиновым ремнем и одной лишь рукояткой управления. Перемещение выдвижной пиноли на ВСН-12. Нарезание глухих резьб производится по регулируемым упорам, ограничивающим ход шпинделя на длину нарезаемой резьбы. Ввод режущего инструмента (метчика) производится вручную. Автоматический реверс направления вращения обратного хода происходит с помощью специальных муфт. Электрооборудование с устройством защитного отключения, обеспечивающего безопасность. Настольный сверлильный резьбонарезной станок ВСН-12 применяется в промышленных целях на серийных производствах и в небольших мастерских. Принцип работы резьбонарезного станка ВСН-12 От шкива электродвигателя через верхнюю ветвь ремня вращение передается на верхний шкив шпинделя, через нижнюю ветвь ремня вращение передается на нижний шкив шпинделя. Таким образом шкивы вращаются в разных направлениях и являются половинами, соответственно верхней и нижней конусных муфт, жестко закрепленных на шпинделе. Шкивы установлены через подшипники качения на втулку, свободно перемещающуюся в осевом направлении по шпинделю при помощи рукоятки. При перемещении рукоятки вниз включается нижняя конусная муфта и шпиндель получает вращение рабочего хода. Включение холостого хода происходит от пружины. Натяжение клинового ремня осуществляется роликом. Регулировка резьбонарезного станка ВСН-12 Настройка величины осевого хода шпинделя осуществляется винтами 6; Регулирование натяжения ремня - отпустить болт крепления вилки 4 (на которой смонтирован механизм натяжения), установить ремень на нужную ступень. Регулировку натяжения производят со стороны кожуха 1, прикрепляя к середине ремня проволоку диам. 0,5-0,6 мм, к которой прикладывают усилие 7Н (для нового ремня) или 5Н (для приработанного ремня).
