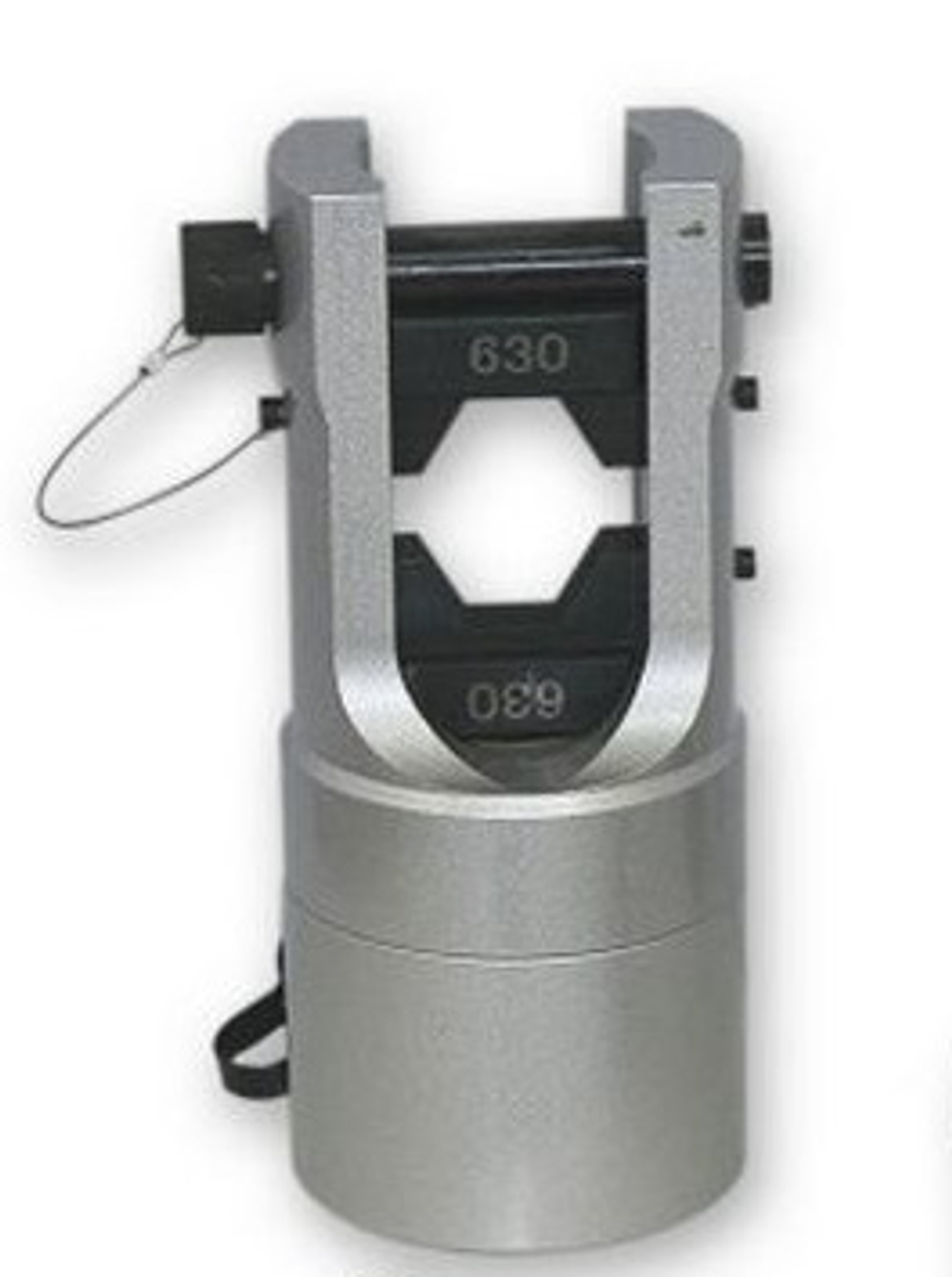

Пресс обжимной ПРГ2-630

Пресс ручной гидравлический предназначен для опрессовки шестигранником кабельных наконечников и гильз сечением до 630 мм2. Пресс с матрицами укомплектован в переносные стальные чемоданчики: рабочий орган с комплектом матриц в одном и гидравлический ручной насос - в другом. Инструмент идет в комплекте с ручным гидравлическим насосом НРГ-700. РАБОТА ПРЕССА Перед началом работы убедитесь, что спускной вентиль на масляном насосе закрыт. Чтобы привести пресс в рабочее состояние необходимо вытащить упорною шпильку и вставить в рабочую область пресса подходящую по размерам матрицу, зажав её стопорным винтом. Затем рукоятка насоса поднимается вверх на полный ход до упора, при этом поднимается сердечник масленого нагнетателя и открывается клапан подачи масла. Между матрицей и пуансоном помещается обжимаемая деталь. Когда рукоятка опускается вниз, пропускной клапан открывает путь маслу в линию нагнетания. Под давлением масла начинает двигаться поршень, сжимая возвратную пружину. По достижению рукоятки крайнего положения необходимо поднять её вверх. Под действием возвратной пружины, поршень вернётся в исходное положение. Эти действия нужно повторить несколько раз, пока матрицы не соприкоснуться друг с другом. Затем, ослабляя спускной вентиль, постепенно сбрасывается давление через клапан, и масло стекает обратно в масляный резервуар. Закрывается спускной вентиль, и пресс вернулся в первоначальное состояние. ВНИМАНИЕ 1. Не продолжайте сжимать рукоятку пресса, после соединения матрицы, это приведёт к поломке пресса; 2. Не подвергайте ударам рабочую часть пресса, чтобы избежать деформации; 3. В прессе должно использоваться только отфильтрованное и чистое масло. 4. Спускной вентиль откручивается плавно, не допуская резкого сброса давления. ШЕСТИГРАННЫЕ МАТРИЦЫ В комплектацию пресса входит комплект никелированных шестигранных матриц, изготовленных по немецкой спецификации DIN 48083. Матрицы рекомендованы для работы с наконечниками стандарта DIN (стенки которых тоньше, чем у наконечников, изготовленных по российским ГОСТам). При обжиме наконечников изготовленных, например, по ГОСТ 9581-80, образуются «щёчки». Качество опрессовки, а именно разрушающее усилие, при этом соответствует норме. Сечение, кв.мм. Основные размеры матриц, мм Диагональ, А Сторона, В Толщина, С 150 22,5 12 9 185 24,5 13 9 240 26,5 14 9 300 27.6 15.5 9 400 28.5 16.0 9 500 29.5 17 9 630 31 18 9
