Описание
Особенности
● Обработка 2–13 сердечных кабелей
Автоматически обрабатывает кабели с оболочкой от 2 до 13 сердечников для производства жгутов проводов.
● Высокоскоростное производство
До 1000 шт/ч (5-контактные, 150 мм) и 700 шт/ч для 13-жильных кабелей.
● Сервопривод Precision
Сервомоторы с винтовой коробкой передач обеспечивают стабильную и высокоточную обработку.
● Стандартный мониторинг CFM
Встроенный мониторинг силы обжима (CFM) помогает поддерживать стабильное качество обжима.
● Независимое разделение проводов
Проводники автоматически отделяются без выделенных инструментов для разделения.
● Безповрежденная подача кабеля
Регулируемые зажимы для провода защищают внутреннюю изоляцию во время обработки.
● Умная система управления
Интегрированный аппаратный и программный дизайн обеспечивает надёжную работу и будущие обновления.
● Готов к автоматизации
Опциональные системы безопасности, конвейерные системы и интеграция MES поддерживают автоматизированные производственные линии. Диапазон применения

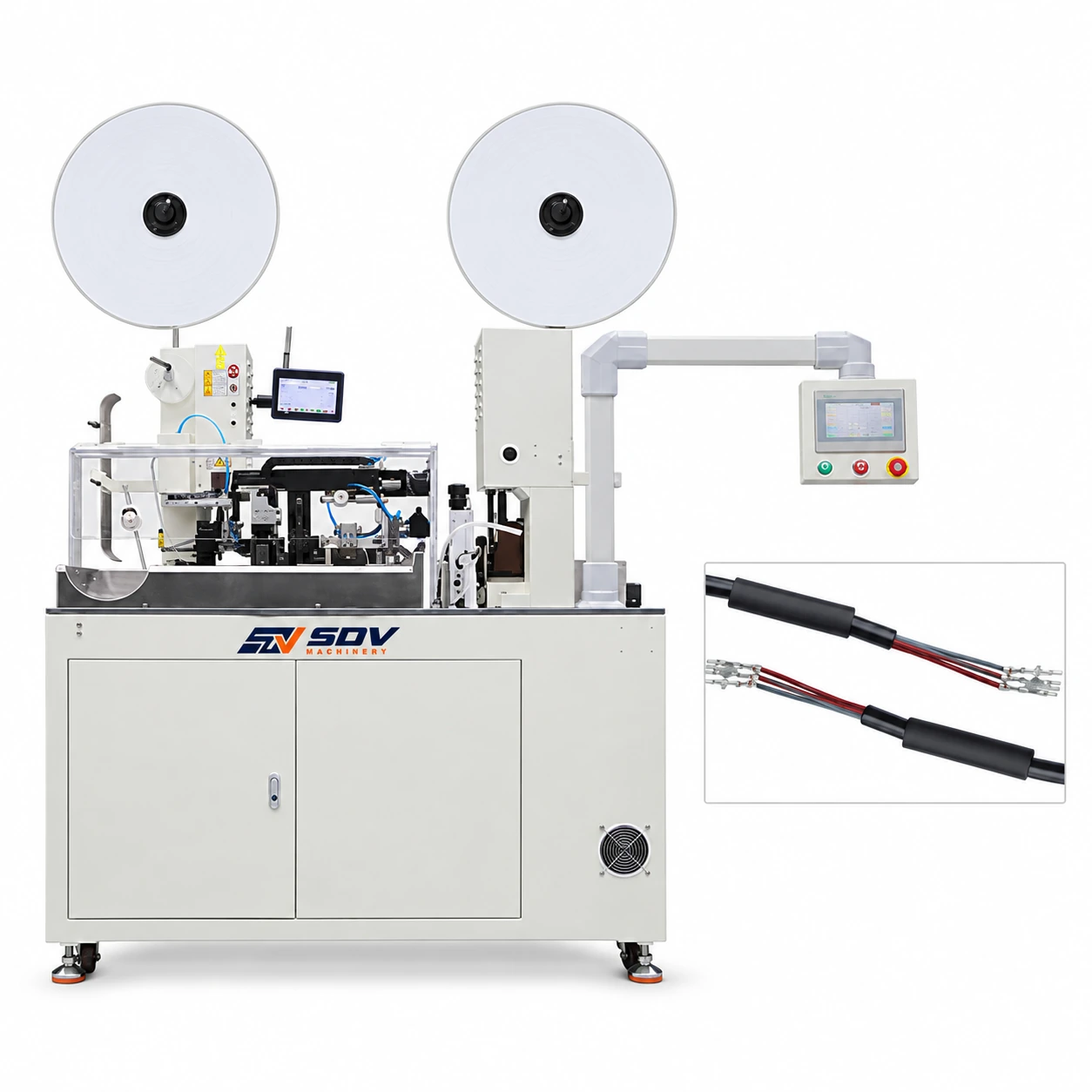

Этот SDV-EW-9365 предназначен для производителей, которым требуется полностью автоматизированная обработка многосердных кабелей с оболочкой с двумя концами обжимом и двойной термоусадочной трубкой в одном производственном цикле.
● Производство автомобильных проводных жгутов: Обрабатывает кабели с 2–13 сердечниками для освещения автомобилей, жгутов дверей, систем управления кузовом и внутренних электрических узлов.
● Производство электропроводки бытовой техники: подходит для многоядерных жгутов, используемых в кондиционерах, стиральных машинах, холодильниках и другой бытовой технике.
● Сборка электрического шкафа и панели управления: Подготовка оболочных управляющих кабелей с клемным обжимом и термоусадочной защитой для промышленного электрооборудования.
● Оборудование промышленной автоматизации: производит многосердечные кабельные сборки для машин, робототехники, датчиков и систем управления автоматизацией.
● Аэрокосмическая и специализированная обработка кабелей: поддерживает высокоточную обработку многосердечных кабелей, где необходимо обеспечить стабильное качество обжимов и защиту от изоляции.
Технические характеристики
- Модель
- SDV-EW-9365
- Производительность
- 1000 шт.с/ч (L=150мм; 5 КОНТАКТОВ)
- Диаметр провода
- AWG 20–28; Внешний диаметр 3–7 мм
- Способность подавлять
- 2T
- Длина зачистки
- Наружная полоса: 18–120 мм; внутренняя полоса: 0–8 мм.
- Длина резки провода
- 120-9999 мм
- Точность резки
- <100 мм±0,5; >100 мм±1 мм
- Технические характеристики корпуса
- Длина 15–30 мм; диаметр круглой трубы 1мм–6 мм
- Масса
- 480 кг
- Габариты
- L1450*W900*H1860 мм
- Мощность
- 220 В 50/60 Гц;
- Снабжение воздуха
- 0,5-0,6 МПА
- Метод работы
- Система взаимодействия человека и компьютера
